Основные характеристики
Производитель
Артикул

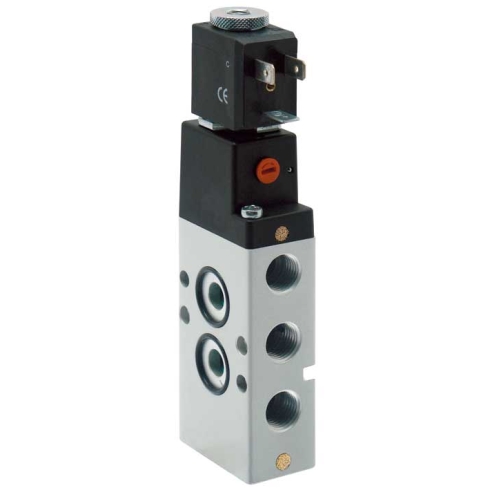

NA34N-15-02IL
Внутренний стандарт
IDO28456
Технические характеристики
Вход (канал 1/P)
G1/4
Выхлоп/сброс/дренаж (каналы 3/R, 5/S)
G1/4
Выход (каналы 2/A, 4/B)
NAMUR
Количество линий и позиций
3/2 лин./поз.
Питание пилотного каскада
Внутреннее
Тип управления
Стандартный номинальный расход
1000 л/мин
Стандарт
NAMUR
Тип сброса
Механическая пружина
Ручное дублирование
поворотное с фиксацией
Тип клапана
С пилотным управлением
Функция распределителя
Н. З.
Присоединение 1
1/4
Электрические характеристики
Электрическое подключение
Разъём по DIN 43650 тип B industrial (11 мм) 3-пин
Массо-габаритные и монтажные характеристики
Тип резьбы
G
Монтаж
На устройства с приточной поверхностью стандарта NAMUR
Вес
285 г
Особенности материалов
Материал золотника
Нержавеющая сталь
Материал корпуса
Алюминий
Материал уплотнения
NBR (бутадиен-нитрильный каучук)
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
2,5 бар
Рабочая среда
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Рабочая температура
От -20 до +60 °C
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
