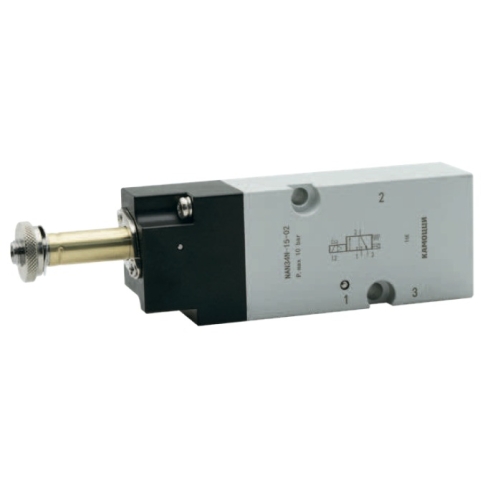

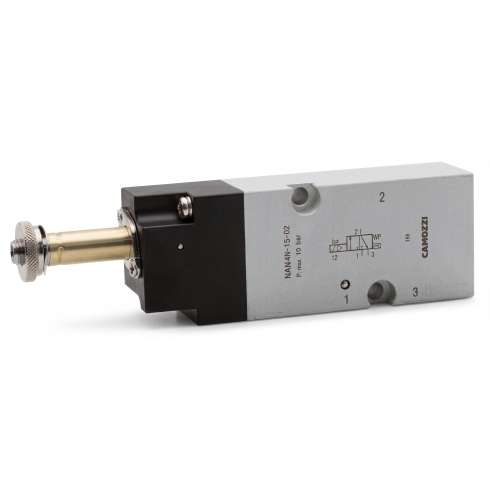

Распределитель с электромагнитным управлением Camozzi NAN34N-15-02

Name: Распределитель с электромагнитным управлением Camozzi NAN34N-15-02
Brand: Camozzi
SKU: NAN34N-15-02
Price: 1836.22 RUB
Availability: InStock
Rating: 5 (0 reviews)

Артикул: NAN34N-15-02

1 836 ₽

Цена с НДС 22%

штука x 1 836 ₽

Доступно 343 шт 4 дня

Ожидается 300 шт 9 недель

Родина бренда

Италия

Производитель

Camozzi

Артикул

NAN34N-15-02

Количество линий и позиций

3/2 лин./поз.

Функция распределителя

Н. З.

Материал корпуса

Алюминий

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Вход (канал 1/P)

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

Выход (каналы 2/A, 4/B)

Количество линий и позиций

Питание пилотного каскада

Тип управления

Стандартный номинальный расход

Стандарт

Тип сброса

Ручное дублирование

Тип клапана

Функция распределителя

Присоединение 1

Электрическое подключение

Тип резьбы

Монтаж

Материал золотника

Материал корпуса

Материал уплотнения

Максимальное рабочее давление

Минимальное рабочее давление

Положение при сборке

Рабочая среда

Рабочая температура

Примечание по рабочей среде

Основной

Camozzi

NAN34N-15-02

1 836 ₽

343 шт

1 шт

G1/4

NAMUR

3/2 лин./поз.

Внутреннее

Электропневматическое

1700 л/мин

NAMUR

Механическая пружина

С фиксацией

С пилотным управлением

Н. З.

1/4

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

На устройства с приточной поверхностью стандарта NAMUR

Алюминий

NBR (бутадиен-нитрильный каучук)

10 бар

1 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -40 до +80 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Camozzi

NA34N-15-02

↑ 6 737 ₽

521 шт

1 шт

3/2 лин./поз.

Электропневматическое

Пружинный

Н. З.

Нержавеющая сталь

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

2,5 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C

Аналог

Camozzi

NA34N-15-02IL

↑ 6 737 ₽

42 шт

1 шт

G1/4

NAMUR

3/2 лин./поз.

Внутреннее

Электропневматическое

1000 л/мин

NAMUR

Механическая пружина

поворотное с фиксацией

С пилотным управлением

Н. З.

1/4

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

На устройства с приточной поверхностью стандарта NAMUR

Нержавеющая сталь

Алюминий

NBR (бутадиен-нитрильный каучук)

10 бар

2,5 бар

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -20 до +60 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Pneumax

514/N.32.0.12.M2

↑ 13 967 ₽

0 шт

1 шт

3/2 лин./поз.

Электропневматическое

Пневматический

Н. З.

Распределители

10 бар

2,5 бар

Сжатый воздух

От -5 до +70 °C

Аналог

Pneumax

514/N.32.0.1.M2

↑ 13 216 ₽

0 шт

1 шт

3/2 лин./поз.

Электропневматическое

Пружинный

Н. З.

Распределители

10 бар

2,5 бар

Сжатый воздух

От -5 до +70 °C

Описание и характеристики

Электропневматический распределитель Camozzi NAN34N-15-02 представляет собой 3/2-ходовой клапан с электромагнитным управлением, спроектированный для непосредственного монтажа на поворотные пневмоприводы. Устройство реализует функцию нормально закрытого (Н. З.) контакта и предназначено для управления приводами одностороннего действия с пружинным возвратом. Ключевые технические характеристики модели:

Монтажный интерфейс NAMUR: Конструкция корпуса предусматривает установку непосредственно на привалочную плоскость пневмопривода, что исключает необходимость трубной обвязки выходных каналов и минимизирует риск утечек.
Номинальный расход 1700 л/мин: Высокая пропускная способность обеспечивает быстродействие исполнительных механизмов среднего и большого объема, сокращая время цикла открытия или закрытия арматуры.
Температурный диапазон от -40 до +80 °C: Расширенные границы рабочей температуры позволяют эксплуатировать оборудование в сложных климатических условиях, включая неотапливаемые помещения и наружные установки.
Рабочее давление от 1 до 10 бар: Устройство стабильно функционирует в широком диапазоне давлений, характерном для стандартных промышленных пневмосетей, с использованием внутреннего питания пилотного каскада.

Конструкция распределителя обеспечивает высокую эксплуатационную надежность и удобство обслуживания. Наличие ручного дублирования с фиксацией позволяет проводить пусконаладочные работы и проверку функционирования системы без подачи электрического управляющего сигнала. Алюминиевый корпус и золотник в сочетании с уплотнениями из NBR гарантируют долговечность при работе с подготовленным сжатым воздухом (с маслом или без) в соответствии со стандартом ISO 8573-1: 2010.

Основные характеристики

Производитель

Camozzi

Артикул

NAN34N-15-02

Внутренний стандарт

IDO28456

Технические характеристики

Вход (канал 1/P)

G1/4

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

G1/4

Выход (каналы 2/A, 4/B)

NAMUR

Количество линий и позиций

3/2 лин./поз.

Питание пилотного каскада

Внутреннее

Тип управления

Электропневматическое

Стандартный номинальный расход

1700 л/мин

Стандарт

NAMUR

Тип сброса

Механическая пружина

Ручное дублирование

С фиксацией

Тип клапана

С пилотным управлением

Функция распределителя

Н. З.

Присоединение 1

1/4

Электрические характеристики

Электрическое подключение

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

Массо-габаритные и монтажные характеристики

Тип резьбы

Монтаж

На устройства с приточной поверхностью стандарта NAMUR

Особенности материалов

Материал золотника

Алюминий

Материал корпуса

Алюминий

Материал уплотнения

NBR (бутадиен-нитрильный каучук)

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

1 бар

Положение при сборке

Любое

Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая температура

От -40 до +80 °C

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
