Распределитель с электромагнитным управлением Camozzi 3N38-015-02

Name: Распределитель с электромагнитным управлением Camozzi 3N38-015-02
Brand: Camozzi
SKU: 3N38-015-02
Price: 1672.95 RUB
Availability: InStock
Rating: 5 (0 reviews)

Артикул: 3N38-015-02

1 673 ₽

Цена с НДС 22%

штука x 1 673 ₽

На складе 7 шт

Доступно 2 421 шт 4 дня

Ожидается 2 000 шт 4 недели

Родина бренда

Италия

Производитель

Camozzi

Артикул

3N38-015-02

Количество линий и позиций

3/2 лин./поз.

Функция распределителя

Н. З.

Материал корпуса

Алюминий

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Вход (канал 1/P)

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

Выход (каналы 2/A, 4/B)

Количество линий и позиций

Питание пилотного каскада

Тип управления

Стандартный номинальный расход

Тип сброса

Ручное дублирование

Тип клапана

Функция распределителя

Присоединение 1

Направление потока

Электрическое подключение

Тип резьбы

Монтаж

Вес

Материал золотника

Материал корпуса

Материал уплотнения

Максимальное рабочее давление

Минимальное рабочее давление

Положение при сборке

Рабочая среда

Рабочая температура

Примечание по рабочей среде

Основной

Camozzi

3N38-015-02

1 673 ₽

2 428 шт

1 шт

G1/8

3/2 лин./поз.

Внутреннее

Электропневматическое

950 л/мин

Пневмо-механическая пружина

С фиксацией

С пилотным управлением

Н. З.

1/8

Нереверсивный

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

На коллекторной плите сквозное отверстие

250 г

Алюминий

NBR (бутадиен-нитрильный каучук)

10 бар

1 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -40 до +80 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Camozzi

338L-015-02

↑ 5 351 ₽

680 шт

1 шт

3/2 лин./поз.

Электропневматическое

Пружинный

Бистабильное, под отвертку, стандарт

Золотникового типа

Н. З.

Нержавеющая сталь

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

1,4 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C (при сухом воздухе -20 °C)

Аналог

Camozzi

3N38L-015-02

↓ 1 563 ₽

347 шт

1 шт

G1/8

3/2 лин./поз.

Внутреннее

Электропневматическое

950 л/мин

Пневмо-механическая пружина

С фиксацией

С пилотным управлением

Н. З.

1/8

Нереверсивный

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

На коллекторной плите сквозное отверстие

Алюминий

NBR (бутадиен-нитрильный каучук)

10 бар

1 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -40 до +80 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Camozzi

EL38-015-02

↓ 1 585 ₽

172 шт

1 шт

G1/8

3/2 лин./поз.

Внутреннее

Электропневматическое

650 л/мин

Воздушная пружина

С фиксацией

С пилотным управлением

Н. З.

1/8

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

Линейный монтаж сквозное отверстие

Алюминий

NBR (бутадиен-нитрильный каучук)

8 бар

1,5 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -20 до +70 °C

Аналог

E.MC

V3211-06-WX

↓ 1 495 ₽

120 шт

1 шт

3/2 лин./поз.

Электропневматическое

650 л/мин

Механический

Н. З.

1/8

Алюминий

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

Фильтрованный сжатый воздух с очисткой 40 мкм

От -5 до +60 °C

Аналог

Pneumax

8880.32C.39.F00

↑ 4 013 ₽

65 шт

1 шт

3/2 лин./поз.

Электропневматическое

Пружинный

Н. З.

210 г

Алюминий

Алюминиевый сплав

8 бар

2 бар

Отфильтрованный сжатый воздух с маслом или без

От -5 до +50 °C

Аналог

E.MC

RV3211-06Q-WX

↑ 2 086 ₽

57 шт

1 шт

3/2 лин./поз.

Электропневматическое

650 л/мин

Пневматический

Н. З.

1/8

Алюминий

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

Фильтрованный сжатый воздух с очисткой 40 мкм

От -20 до +70 °C

Аналог

Metalwork

7090020200

↑ 6 527 ₽

35 шт

1 шт

1/8

3/2 лин./поз.

Электрический

С пилотным управлением

Н. З.

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

108,6 г

10 бар

От -10 до +60 °C

Аналог

Metalwork

7010020200

↑ 10 609 ₽

33 шт

1 шт

3/2 лин./поз.

Электропневматическое

Пружинный

Н.З.

100 г

Никелированный алюминий

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

2,5 бар

Любое

Сжатый воздух

От -10 до +60 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

E.MC

V3221-06-WX

↓ 1 292 ₽

0 шт

1 шт

3/2 лин./поз.

Электропневматическое

750 л/мин

Механический

Н. З.

1/8

Алюминий

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

Фильтрованный сжатый воздух с очисткой 40 мкм

От -5 до +60 °C

Описание и характеристики

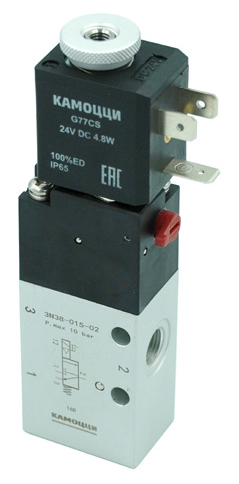

Распределитель с электромагнитным управлением 3N38-015-02 Camozzi - это электропневматический 3/2-ходовой нормально закрытый клапан для коммутации потоков сжатого воздуха класса [7:4:4] по ISO 8573-1:2010. Модель серии 3N спроектирована для работы в составе систем, требующих высокой пропускной способности при компактных габаритах присоединения G1/8. Основное назначение привода - управление пневматическими цилиндрами одностороннего действия, отсечка магистралей и формирование логических сигналов в цепях управления промышленного оборудования.

Использование алюминия для корпуса и прецизионного золотника обеспечивает стабильность геометрических параметров при температурных колебаниях в диапазоне -40...+80 °C. Уплотнения из нитрильного каучука (NBR) гарантируют герметичность и устойчивость к воздействию паров масел, присутствующих в пневмосистеме. Клапан нереверсивный, направление потока строго определено внутренними каналами. Работа со смазкой допустима при условии, что в дальнейшем подача масла будет производиться постоянно, так как смазочные материалы вымывают заводской состав с трущихся поверхностей золотникового механизма. Внутренний пилотный каскад требует минимального давления 1 бар для надежного срабатывания, а наличие ручного дублирования с фиксацией упрощает пусконаладочные работы и диагностику системы без подачи напряжения на катушку.

Стандартный номинальный расход: 950 л/мин
Диапазон рабочего давления: 1-10 бар
Материал уплотнений: NBR
Рабочая температура: -40...+80 °C
Электрическое подключение: DIN 43650 B industrial (11 мм)
Функция распределителя: 3/2 Н. З.
Тип сброса: Пневмо-механическая пружина

Присоединение всех рабочих портов (1/P, 2/A, 3/R) выполнено через внутреннюю цилиндрическую резьбу G1/8, что обеспечивает совместимость с широким спектром цанговых и резьбовых фитингов. Конструкция допускает установку в любом пространственном положении через сквозные отверстия в корпусе. При монтаже на коллекторную плиту важно обеспечить чистоту сопрягаемых поверхностей и соблюдение момента затяжки для предотвращения утечек в канале выхлопа. Электромагнитная часть рассчитана на установку катушек со штекерным разъемом стандарта DIN 43650 тип B, что обеспечивает надежный электрический контакт в условиях промышленной вибрации.

Основные характеристики

Производитель

Camozzi

Артикул

3N38-015-02

Внутренний стандарт

IDO28456

Технические характеристики

Вход (канал 1/P)

G1/8

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

G1/8

Выход (каналы 2/A, 4/B)

G1/8

Количество линий и позиций

3/2 лин./поз.

Питание пилотного каскада

Внутреннее

Тип управления

Электропневматическое

Стандартный номинальный расход

950 л/мин

Тип сброса

Пневмо-механическая пружина

Ручное дублирование

С фиксацией

Тип клапана

С пилотным управлением

Функция распределителя

Н. З.

Присоединение 1

1/8

Направление потока

Нереверсивный

Электрические характеристики

Электрическое подключение

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

Массо-габаритные и монтажные характеристики

Тип резьбы

Монтаж

На коллекторной плите сквозное отверстие

Вес

250 г

Особенности материалов

Материал золотника

Алюминий

Материал корпуса

Алюминий

Материал уплотнения

NBR (бутадиен-нитрильный каучук)

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

1 бар

Положение при сборке

Любое

Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая температура

От -40 до +80 °C

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
