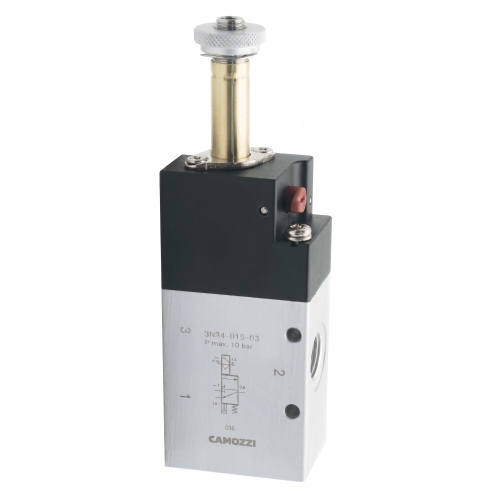

Распределитель с электромагнитным управлением Camozzi 3N34-015-02

Name: Распределитель с электромагнитным управлением Camozzi 3N34-015-02
Brand: Camozzi
SKU: 3N34-015-02
Price: 1865.67 RUB
Availability: InStock
Rating: 5 (0 reviews)

Артикул: 3N34-015-02

1 866 ₽

Цена с НДС 22%

штука x 1 866 ₽

Доступно 773 шт 4 дня

Ожидается 500 шт 4 недели

Родина бренда

Италия

Производитель

Camozzi

Артикул

3N34-015-02

Количество линий и позиций

3/2 лин./поз.

Функция распределителя

Н. З.

Материал корпуса

Алюминий

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Вход (канал 1/P)

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

Выход (каналы 2/A, 4/B)

Количество линий и позиций

Питание пилотного каскада

Тип управления

Стандартный номинальный расход

Тип сброса

Ручное дублирование

Тип клапана

Функция распределителя

Присоединение 1

Направление потока

Электрическое подключение

Тип резьбы

Монтаж

Материал золотника

Материал корпуса

Материал уплотнения

Максимальное рабочее давление

Минимальное рабочее давление

Положение при сборке

Рабочая среда

Рабочая температура

Примечание по рабочей среде

Основной

Camozzi

3N34-015-02

1 866 ₽

773 шт

1 шт

G1/4

3/2 лин./поз.

Внутреннее

Электропневматическое

1500 л/мин

Пневмо-механическая пружина

С фиксацией

С пилотным управлением

Н. З.

1/4

Нереверсивный

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

Сквозное отверстие

Алюминий

NBR (бутадиен-нитрильный каучук)

10 бар

1 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -40 до +80 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Camozzi

EL34-015-02

↓ 2 248 ₽

345 шт

1 шт

G1/4

3/2 лин./поз.

Внутреннее

Электропневматическое

1650 л/мин

Воздушная пружина

С фиксацией

С пилотным управлением

Н. З.

1/4

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

Линейный монтаж сквозное отверстие

Алюминий

NBR (бутадиен-нитрильный каучук)

8 бар

1,5 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -20 до +70 °C

Аналог

Pneumax

8884.32.C.39.F00

↑ 3 854 ₽

55 шт

1 шт

3/2 лин./поз.

Электропневматическое

Пружинный

Н. З.

Алюминий

Алюминиевый сплав

8 бар

2 бар

Отфильтрованный сжатый воздух с маслом или без

От -5 до +50 °C

Аналог

E.MC

RV3221-08Q-WX

↓ 1 752 ₽

48 шт

1 шт

3/2 лин./поз.

Электропневматическое

870 л/мин

Пневматический

Н. З.

1/4

Алюминий

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

Фильтрованный сжатый воздух с очисткой 40 мкм

От -20 до +70 °C

Аналог

E.MC

V3231-08-WX

↓ 1 682 ₽

47 шт

1 шт

3/2 лин./поз.

Электропневматическое

1370 л/мин

Механический

Н. З.

1/4

Алюминий

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

Фильтрованный сжатый воздух с очисткой 40 мкм

От -5 до +60 °C

Аналог

E.MC

V3221-08-WX

↓ 1 292 ₽

33 шт

1 шт

3/2 лин./поз.

Электропневматическое

870 л/мин

Механический

Н. З.

1/4

Алюминий

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

Фильтрованный сжатый воздух с очисткой 40 мкм

От -5 до +60 °C

Аналог

Metalwork

7091020200

↑ 7 478 ₽

30 шт

1 шт

1/4

3/2 лин./поз.

Электрический

С пилотным управлением

Н. З.

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

10 бар

От -10 до +60 °C

Аналог

Metalwork

7020020200

↑ 12 154 ₽

27 шт

1 шт

3/2 лин./поз.

Электропневматическое

Пружинный

Н.З.

Никелированный алюминий

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

2,5 бар

Любое

Сжатый воздух

От -10 до +60 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Описание и характеристики

Электропневматический распределитель Camozzi 3N34-015-02 относится к Серии 3 и представляет собой трехлинейный двухпозиционный (3/2) клапан нормально закрытого типа с внутренним питанием пилотного каскада. Устройство спроектировано для управления пневмоцилиндрами одностороннего действия, продувки систем или подачи управляющих сигналов в сложных пневматических схемах.

Пневматическое подключение: Резьба G1/4. Стандартный типоразмер портов (вход, выход и выхлоп) обеспечивает совместимость с широким спектром фитингов и магистралей, упрощая интеграцию в промышленные системы.
Номинальный расход: 1500 л/мин. Значительная пропускная способность позволяет использовать распределитель для прямого управления исполнительными механизмами среднего диаметра без необходимости установки промежуточных усилителей потока.
Рабочее давление: От 1 до 10 бар. Наличие минимального порога срабатывания в 1 бар обусловлено конструкцией с пилотным управлением, требующей перепада давления для перемещения алюминиевого золотника.
Температурный диапазон: От -40 до +80 °C. Использование уплотнений из NBR (бутадиен-нитрильного каучука) и специальной смазки допускает эксплуатацию оборудования в тяжелых климатических условиях, включая неотапливаемые помещения.

Конструкция оснащена ручным дублированием с фиксацией, что значительно упрощает процессы пусконаладки и диагностики, позволяя принудительно переключать клапан без подачи электрического управляющего сигнала. Пневмо-механический пружинный возврат гарантирует надежное переключение в исходное положение (Н. З.) при обесточивании катушки, обеспечивая безопасность системы при аварийном отключении питания. Корпус из алюминия обеспечивает необходимую механическую прочность при сохранении небольшой массы изделия.

Основные характеристики

Производитель

Camozzi

Артикул

3N34-015-02

Внутренний стандарт

IDO28456

Технические характеристики

Вход (канал 1/P)

G1/4

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

G1/4

Выход (каналы 2/A, 4/B)

G1/4

Количество линий и позиций

3/2 лин./поз.

Питание пилотного каскада

Внутреннее

Тип управления

Электропневматическое

Стандартный номинальный расход

1500 л/мин

Тип сброса

Пневмо-механическая пружина

Ручное дублирование

С фиксацией

Тип клапана

С пилотным управлением

Функция распределителя

Н. З.

Присоединение 1

1/4

Направление потока

Нереверсивный

Электрические характеристики

Электрическое подключение

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

Массо-габаритные и монтажные характеристики

Тип резьбы

Монтаж

Сквозное отверстие

Особенности материалов

Материал золотника

Алюминий

Материал корпуса

Алюминий

Материал уплотнения

NBR (бутадиен-нитрильный каучук)

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

1 бар

Положение при сборке

Любое

Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая температура

От -40 до +80 °C

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.

Документация
