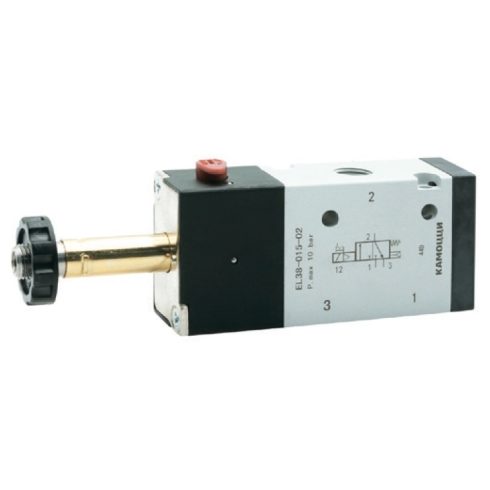

Распределитель с электромагнитным управлением Camozzi EL38-015-02

Name: Распределитель с электромагнитным управлением Camozzi EL38-015-02
Brand: Camozzi
SKU: EL38-015-02
Price: 1584.61 RUB
Availability: InStock
Rating: 5 (0 reviews)

Артикул: EL38-015-02

1 585 ₽

Цена с НДС 22%

штука x 1 585 ₽

Доступно 172 шт 4 дня

Ожидается 90 шт 3 недели

Родина бренда

Италия

Производитель

Camozzi

Артикул

EL38-015-02

Количество линий и позиций

3/2 лин./поз.

Функция распределителя

Н. З.

Материал корпуса

Алюминий

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Вход (канал 1/P)

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

Выход (каналы 2/A, 4/B)

Количество линий и позиций

Питание пилотного каскада

Тип управления

Стандартный номинальный расход

Тип сброса

Ручное дублирование

Тип клапана

Функция распределителя

Присоединение 1

Типоразмер

Электрическое подключение

Тип резьбы

Монтаж

Материал корпуса

Материал уплотнения

Максимальное рабочее давление

Минимальное рабочее давление

Положение при сборке

Рабочая среда

Рабочая температура

Основной

Camozzi

EL38-015-02

1 585 ₽

172 шт

1 шт

G1/8

3/2 лин./поз.

Внутреннее

Электропневматическое

650 л/мин

Воздушная пружина

С фиксацией

С пилотным управлением

Н. З.

1/8

2 (22 мм)

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

Линейный монтаж сквозное отверстие

Алюминий

NBR (бутадиен-нитрильный каучук)

8 бар

1,5 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -20 до +70 °C

Аналог

Camozzi

3N38-015-02

↓ 1 673 ₽

2 428 шт

1 шт

G1/8

3/2 лин./поз.

Внутреннее

Электропневматическое

950 л/мин

Пневмо-механическая пружина

С фиксацией

С пилотным управлением

Н. З.

1/8

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

На коллекторной плите сквозное отверстие

Алюминий

NBR (бутадиен-нитрильный каучук)

10 бар

1 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -40 до +80 °C

Аналог

Camozzi

338L-015-02

↑ 5 351 ₽

680 шт

1 шт

3/2 лин./поз.

Электропневматическое

Пружинный

Бистабильное, под отвертку, стандарт

Золотникового типа

Н. З.

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

1,4 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C (при сухом воздухе -20 °C)

Аналог

Camozzi

3N38L-015-02

↓ 1 563 ₽

347 шт

1 шт

G1/8

3/2 лин./поз.

Внутреннее

Электропневматическое

950 л/мин

Пневмо-механическая пружина

С фиксацией

С пилотным управлением

Н. З.

1/8

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

На коллекторной плите сквозное отверстие

Алюминий

NBR (бутадиен-нитрильный каучук)

10 бар

1 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -40 до +80 °C

Аналог

E.MC

V3211-06-WX

↓ 1 495 ₽

120 шт

1 шт

3/2 лин./поз.

Электропневматическое

650 л/мин

Механический

Н. З.

1/8

Алюминий

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

Фильтрованный сжатый воздух с очисткой 40 мкм

От -5 до +60 °C

Аналог

Pneumax

8880.32C.39.F00

↑ 4 013 ₽

65 шт

1 шт

3/2 лин./поз.

Электропневматическое

Пружинный

Н. З.

Алюминиевый сплав

8 бар

2 бар

Отфильтрованный сжатый воздух с маслом или без

От -5 до +50 °C

Аналог

E.MC

RV3211-06Q-WX

↑ 2 086 ₽

57 шт

1 шт

3/2 лин./поз.

Электропневматическое

650 л/мин

Пневматический

Н. З.

1/8

Алюминий

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

Фильтрованный сжатый воздух с очисткой 40 мкм

От -20 до +70 °C

Аналог

Metalwork

7090020200

↑ 6 527 ₽

35 шт

1 шт

1/8

3/2 лин./поз.

Электрический

С пилотным управлением

Н. З.

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

10 бар

От -10 до +60 °C

Аналог

Metalwork

7010020200

↑ 10 609 ₽

33 шт

1 шт

3/2 лин./поз.

Электропневматическое

Пружинный

Н.З.

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

2,5 бар

Любое

Сжатый воздух

От -10 до +60 °C

Аналог

E.MC

V3221-06-WX

↓ 1 292 ₽

0 шт

1 шт

3/2 лин./поз.

Электропневматическое

750 л/мин

Механический

Н. З.

1/8

Алюминий

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

Фильтрованный сжатый воздух с очисткой 40 мкм

От -5 до +60 °C

Описание и характеристики

Пневматический распределитель Camozzi EL38-015-02 представляет собой трехлинейный двухпозиционный (3/2) клапан с электропневматическим управлением и внутренним питанием пилота. Устройство предназначено для управления цилиндрами одностороннего действия или коммутации сигналов в промышленных пневматических системах, где требуется высокая надежность переключения.

Пневматическая схема: 3/2 нормально закрытый (Н. З.). В обесточенном состоянии канал питания перекрыт, а выход сообщается с атмосферой, что обеспечивает безопасный сброс давления из системы при отключении электроэнергии.
Пропускная способность: Номинальный расход воздуха составляет 650 л/мин при присоединительной резьбе G1/8. Данная характеристика позволяет эффективно управлять приводами малого и среднего диаметра, обеспечивая достаточное быстродействие.
Тип возврата: Воздушная пружина. Использование пневматического возврата вместо механической пружины повышает ресурс работы распределителя и стабильность переключения, однако требует поддержания минимального рабочего давления в системе на уровне 1, 5 бар.
Ручное дублирование: С фиксацией. Механизм позволяет принудительно переключать распределитель без подачи электрического сигнала, что критически важно при проведении пусконаладочных работ и диагностике неисправностей.

Корпус устройства выполнен из алюминия, а уплотнения — из маслостойкой резины NBR, что обеспечивает совместимость со сжатым воздухом, содержащим пары масел (класс чистоты по ISO 8573-1: 2010 [7: 4: 4]). Расширенный температурный диапазон от -20 до +70 °C позволяет эксплуатировать оборудование как в стандартных цеховых условиях, так и в неотапливаемых помещениях. Конструкция допускает монтаж в любом пространственном положении, упрощая интеграцию в существующие пневматические шкафы и панели.

Основные характеристики

Производитель

Camozzi

Артикул

EL38-015-02

Внутренний стандарт

IDO28456

Технические характеристики

Вход (канал 1/P)

G1/8

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

G1/8

Выход (каналы 2/A, 4/B)

G1/8

Количество линий и позиций

3/2 лин./поз.

Питание пилотного каскада

Внутреннее

Тип управления

Электропневматическое

Стандартный номинальный расход

650 л/мин

Тип сброса

Воздушная пружина

Ручное дублирование

С фиксацией

Тип клапана

С пилотным управлением

Функция распределителя

Н. З.

Присоединение 1

1/8

Типоразмер

2 (22 мм)

Электрические характеристики

Электрическое подключение

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

Массо-габаритные и монтажные характеристики

Тип резьбы

Монтаж

Линейный монтаж сквозное отверстие

Особенности материалов

Материал корпуса

Алюминий

Материал уплотнения

NBR (бутадиен-нитрильный каучук)

Условия эксплуатации

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

1,5 бар

Положение при сборке

Любое

Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая температура

От -20 до +70 °C

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
