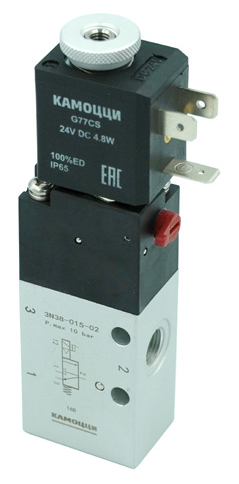

Распределитель с электромагнитным управлением Camozzi 3N38L-015-02

Name: Распределитель с электромагнитным управлением Camozzi 3N38L-015-02
Brand: Camozzi
SKU: 3N38L-015-02
Price: 1563.20 RUB
Availability: InStock
Rating: 5 (0 reviews)

Артикул: 3N38L-015-02

1 563 ₽

Цена с НДС 22%

штука x 1 563 ₽

Доступно 347 шт 4 дня

Ожидается 330 шт 10 недель

Родина бренда

Италия

Производитель

Camozzi

Артикул

3N38L-015-02

Количество линий и позиций

3/2 лин./поз.

Функция распределителя

Н. З.

Материал корпуса

Алюминий

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Вход (канал 1/P)

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

Выход (каналы 2/A, 4/B)

Количество линий и позиций

Питание пилотного каскада

Тип управления

Стандартный номинальный расход

Тип сброса

Ручное дублирование

Тип клапана

Функция распределителя

Присоединение 1

Направление потока

Электрическое подключение

Тип резьбы

Монтаж

Материал золотника

Материал корпуса

Материал уплотнения

Максимальное рабочее давление

Минимальное рабочее давление

Положение при сборке

Рабочая среда

Рабочая температура

Примечание по рабочей среде

Основной

Camozzi

3N38L-015-02

1 563 ₽

347 шт

1 шт

G1/8

3/2 лин./поз.

Внутреннее

Электропневматическое

950 л/мин

Пневмо-механическая пружина

С фиксацией

С пилотным управлением

Н. З.

1/8

Нереверсивный

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

На коллекторной плите сквозное отверстие

Алюминий

NBR (бутадиен-нитрильный каучук)

10 бар

1 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -40 до +80 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Camozzi

3N38-015-02

↓ 1 673 ₽

2 428 шт

1 шт

G1/8

3/2 лин./поз.

Внутреннее

Электропневматическое

950 л/мин

Пневмо-механическая пружина

С фиксацией

С пилотным управлением

Н. З.

1/8

Нереверсивный

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

На коллекторной плите сквозное отверстие

Алюминий

NBR (бутадиен-нитрильный каучук)

10 бар

1 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -40 до +80 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Camozzi

338L-015-02

↑ 5 351 ₽

680 шт

1 шт

3/2 лин./поз.

Электропневматическое

Пружинный

Бистабильное, под отвертку, стандарт

Золотникового типа

Н. З.

Нержавеющая сталь

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

1,4 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C (при сухом воздухе -20 °C)

Аналог

Camozzi

EL38-015-02

↓ 1 585 ₽

172 шт

1 шт

G1/8

3/2 лин./поз.

Внутреннее

Электропневматическое

650 л/мин

Воздушная пружина

С фиксацией

С пилотным управлением

Н. З.

1/8

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

Линейный монтаж сквозное отверстие

Алюминий

NBR (бутадиен-нитрильный каучук)

8 бар

1,5 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -20 до +70 °C

Аналог

E.MC

V3211-06-WX

↓ 1 495 ₽

120 шт

1 шт

3/2 лин./поз.

Электропневматическое

650 л/мин

Механический

Н. З.

1/8

Алюминий

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

Фильтрованный сжатый воздух с очисткой 40 мкм

От -5 до +60 °C

Аналог

Pneumax

8880.32C.39.F00

↑ 4 013 ₽

65 шт

1 шт

3/2 лин./поз.

Электропневматическое

Пружинный

Н. З.

Алюминий

Алюминиевый сплав

8 бар

2 бар

Отфильтрованный сжатый воздух с маслом или без

От -5 до +50 °C

Аналог

E.MC

RV3211-06Q-WX

↑ 2 086 ₽

57 шт

1 шт

3/2 лин./поз.

Электропневматическое

650 л/мин

Пневматический

Н. З.

1/8

Алюминий

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

Фильтрованный сжатый воздух с очисткой 40 мкм

От -20 до +70 °C

Аналог

Metalwork

7090020200

↑ 6 527 ₽

35 шт

1 шт

1/8

3/2 лин./поз.

Электрический

С пилотным управлением

Н. З.

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

10 бар

От -10 до +60 °C

Аналог

Metalwork

7010020200

↑ 10 609 ₽

33 шт

1 шт

3/2 лин./поз.

Электропневматическое

Пружинный

Н.З.

Никелированный алюминий

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

2,5 бар

Любое

Сжатый воздух

От -10 до +60 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

E.MC

V3221-06-WX

↓ 1 292 ₽

0 шт

1 шт

3/2 лин./поз.

Электропневматическое

750 л/мин

Механический

Н. З.

1/8

Алюминий

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

Фильтрованный сжатый воздух с очисткой 40 мкм

От -5 до +60 °C

Описание и характеристики

Распределитель с электромагнитным управлением Camozzi 3N38L-015-02 - это промышленный пневматический клапан 3/2-ходового типа с электропневматическим пилотом для управления потоками сжатого воздуха в дискретных системах автоматизации. Модель спроектирована для работы в режиме Н.З. (нормально закрытый) и характеризуется расширенным температурным диапазоном эксплуатации от -40 до +80 °C, что позволяет интегрировать устройство в оборудование, работающее в условиях низких температур.

Конструктивное исполнение с алюминиевым корпусом и золотником обеспечивает высокую динамику переключения при номинальном расходе 950 л/мин, что является высоким показателем для присоединительного размера G1/8. Уплотнения из бутадиен-нитрильного каучука (NBR) гарантируют стабильную герметичность в диапазоне рабочего давления от 1 до 10 бар. Сжатый воздух должен соответствовать классу [7:4:4] по стандарту ISO 8573-1:2010; допускается эксплуатация с распыленным маслом, однако после начала подачи смазки ее необходимо поддерживать постоянно для сохранения ресурса манжет.

Количество линий и позиций: 3/2
Присоединительная резьба: G1/8
Стандартный номинальный расход: 950 л/мин
Диапазон давления: 1-10 бар
Рабочая температура: -40...+80 °C
Материал уплотнений: NBR
Тип управления: электропневматическое

Монтаж распределителя предусмотрен через сквозные отверстия в корпусе на плоскую поверхность или специализированную коллекторную плиту в любом пространственном положении. Электрическое подключение осуществляется через стандартный трехпиновый разъем по DIN 43650 тип B industrial (11 мм). Для пусконаладочных работ и аварийных проверок в конструкции предусмотрено ручное дублирование с фиксацией, а возврат золотника в исходное состояние обеспечивается комбинированной пневмо-механической пружиной.

Основные характеристики

Производитель

Camozzi

Артикул

3N38L-015-02

Внутренний стандарт

IDO28456

Технические характеристики

Вход (канал 1/P)

G1/8

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

G1/8

Выход (каналы 2/A, 4/B)

G1/8

Количество линий и позиций

3/2 лин./поз.

Питание пилотного каскада

Внутреннее

Тип управления

Электропневматическое

Стандартный номинальный расход

950 л/мин

Тип сброса

Пневмо-механическая пружина

Ручное дублирование

С фиксацией

Тип клапана

С пилотным управлением

Функция распределителя

Н. З.

Присоединение 1

1/8

Направление потока

Нереверсивный

Электрические характеристики

Электрическое подключение

Разъём по DIN 43650 тип B industrial (11 мм) 3-пин

Массо-габаритные и монтажные характеристики

Тип резьбы

Монтаж

На коллекторной плите сквозное отверстие

Особенности материалов

Материал золотника

Алюминий

Материал корпуса

Алюминий

Материал уплотнения

NBR (бутадиен-нитрильный каучук)

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

1 бар

Положение при сборке

Любое

Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая температура

От -40 до +80 °C

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
