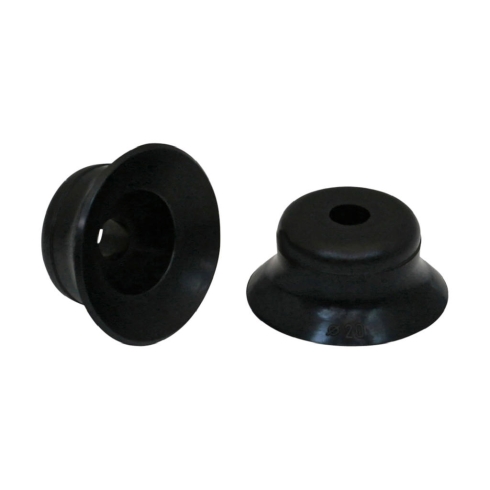

Плоская вакуумная присоска Schmalz PFG 20 NBR-55 N006

Плоская вакуумная присоска Schmalz серии PFG 20 NBR-55 N006 - это захватный компонент для фиксации и перемещения заготовок с гладкой или слегка шероховатой поверхностью в автоматизированных вакуумных системах.

Малая внутренняя высота и минимальный собственный объем 0,86 см³ позволяют достигать высокой динамики при захвате и сбросе деталей, что критично для высокопроизводительных линий. Плоская форма обеспечивает жесткость захвата и предотвращает деформацию тонкостенных изделий при воздействии разрежения. При номинальном рабочем давлении -600 мбар всасывающая сила составляет 15,5 Н. Конструкция рассчитана на работу с объектами, имеющими минимальный радиус поверхности 20 мм.

Корпус присоски изготовлен из бутадиен-нитрильного каучука (NBR) с твердостью 55 по Шору. Выбор материала обуславливает стойкость к воздействию минеральных масел, смазок и топлива, что позволяет использовать присоску в металлообрабатывающей и автомобильной промышленности. Износостойкий эластомер сохраняет эластичность в широком диапазоне температур, обеспечивая надежное герметичное уплотнение в течение длительного эксплуатационного ресурса.

• Всасывающая сила (-600 мбар): 15,5 Н
• Материал: NBR (Бутадиен-нитрильный каучук)
• Твердость по Шору: 55 Shore A
• Внутренний объем: 0,86 см³
• Диаметр всасывания (ds): 20 мм
• Рабочий ход (Z): 2,2 мм
• Вес: 1,5 г

Присоединение к вакуумной магистрали осуществляется через ниппели серии N 006. Малый вес компонента (1,5 г) снижает инерционность манипуляторов при скоростном перемещении. При монтаже рекомендуется исключать перекосы присоски относительно плоскости захвата для обеспечения равномерного распределения усилия и предотвращения преждевременного износа кромок.
