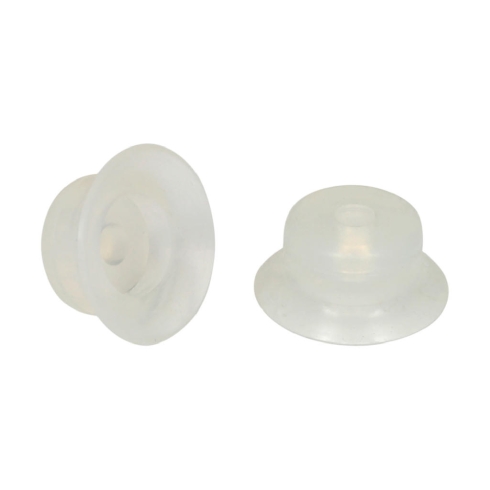

Плоская вакуумная присоска Schmalz PFG 20 SI-55 N006

Плоская вакуумная присоска серии PFG Schmalz - это захватный элемент для манипулирования заготовками с гладкими или слегка шероховатыми поверхностями.

Конструкция с плоским профилем обеспечивает малый внутренний объем (0,86 см³) и минимальный ход при всасывании (2,2 мм), что повышает жесткость фиксации и сокращает время цикла вакуумирования. При рабочем разрежении -600 мбар компонент развивает расчетную всасывающую силу 15,5 Н. Геометрия уплотнительной кромки оптимизирована для надежного удержания деталей, имеющих минимальный радиус кривизны от 20 мм.

Рабочая часть изготовлена из силикона (SI) с твердостью 55 по Шору. Данный эластомер отличается высокой гибкостью и сохраняет механическую стабильность в широком, типичном для силиконов температурном диапазоне. Мягкая контактная зона компенсирует микронеровности фактуры без риска остаточной деформации тонкостенных или хрупких перемещаемых грузов.

• Материал: SI (Силикон)
• Твердость по Шору: 55
• Всасывающая сила (-600 мбар): 15,5 Н
• Ход (Z): 2,2 мм
• Номинальный диаметр (ds): 20 мм
• Минимальный радиус заготовки: 20 мм
• Совместимая серия ниппелей: N 006

Интеграция в вакуумную магистраль осуществляется посредством соединительного ниппеля серии N 006. Малая масса изделия (1,4 г) минимизирует паразитные инерционные нагрузки на исполнительные оси роботизированных систем. При проектировании группового захвата с плотной компоновкой необходимо учитывать максимальный внешний диаметр присоски в прижатом состоянии (Dmax), равный 23 мм, для исключения механической интерференции.
