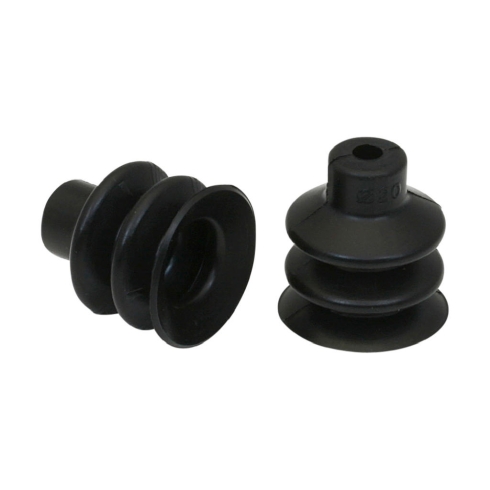

Вакуумная присоска Schmalz FG 20 NBR-55 N016

Вакуумная присоска Schmalz серии FG 20 NBR-55 N016 - это сильфонный захватный элемент с 2,5 складками для перемещения заготовок с неровными поверхностями в составе автоматизированных систем вакуумного захвата. Конструктивное исполнение серии FG обеспечивает эффективную компенсацию перепадов высот и бережный контакт с грузом за счет высокой эластичности сильфона.

Техническое ядро изделия базируется на сочетании геометрии гофр и материала NBR (нитрильный каучук) твердостью 55 по Шору. Конструкция с 2,5 складками создает эффект демпфирования при контакте, что позволяет работать с чувствительными к повреждениям деталями. Материал NBR характеризуется высокой износостойкостью и стойкостью к воздействию масел, что расширяет применимость присоски в условиях металлообработки и упаковки. При рабочем разрежении -600 мбар всасывающая сила достигает 5,2 Н, а вертикальный ход при втягивании (Z) составляет 9 мм, что критично для адаптации к сложному рельефу поверхности объекта.

• Тип присоски: сильфонная (2,5 складки)
• Материал: NBR (55 Shore A)
• Диаметр всасывания (ds): 20 мм
• Всасывающая сила (-600 мбар): 5,2 Н
• Сила отрыва: 12,1 Н
• Рабочий ход (Z): 9 мм
• Внутренний объем: 2,3 см³

Монтаж изделия выполняется с использованием ниппелей серии N 016, соответствующих посадочному размеру d2 10,5 мм. При сборке важна чистота посадочного места для исключения утечек вакуума и обеспечения расчетной грузоподъемности. Минимальный радиус заготовки для надежного уплотнения составляет 30 мм. Собственный вес элемента в 2,4 г способствует снижению инерционности захватных модулей при работе на высоких скоростях цикла.
