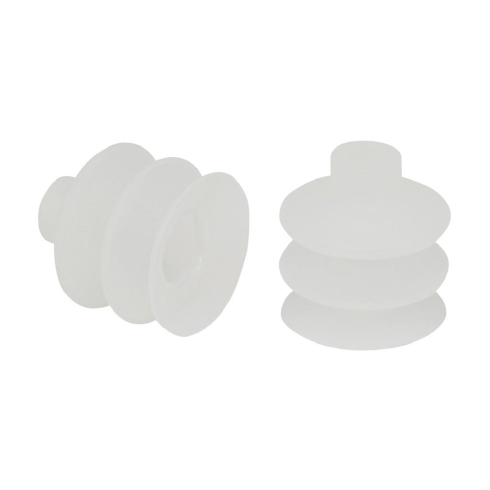

Вакуумная присоска Schmalz FG 42 SI-55 N018

Вакуумная присоска Schmalz серии FG 42 SI-55 N018 - это сильфонный захватный элемент круглой формы для манипуляций с заготовками, имеющими выраженные неровности поверхности или перепады высот.

Сильфонная конструкция с 2,5 складками обеспечивает значительный рабочий ход (Z) 20 мм, что позволяет компенсировать отклонения в геометрии изделий и бережно захватывать детали со сложным рельефом. Модель является оптимальным решением для работы с заготовками, имеющими очень неровную поверхность, где стандартные плоские присоски не обеспечивают необходимой герметичности контура захвата и надежного удержания.

Использование силикона (SI) твердостью 55 по Шору гарантирует высокую эластичность уплотнительной кромки и химическую стойкость к внешним воздействиям в типичных промышленных условиях. Материал характеризуется стабильностью механических свойств и отсутствием следов на поверхности деталей, что критично для чистовых производственных циклов. При всасывающей силе 14,93 Н (при разрежении -600 мбар) компонент надежно фиксирует груз, а сила отрыва 44 Н определяет запас прочности системы при динамических нагрузках и ускорениях.

• Тип: сильфонная (2,5 складки)
• Материал: силикон (SI)
• Всасывающая сила (-600 мбар): 14,93 Н
• Рабочий ход (Z): 20 мм
• Диаметр всасывания (ds): Ø42,6 мм
• Сила отрыва: 44 Н
• Минимальный радиус заготовки: 75 мм
• Объем: 19,79 см³

Присоединение к вакуумной системе выполняется через ниппель серии N 018, обеспечивающий жесткую фиксацию в держателе. Круглая форма с габаритным диаметром (Dmax) 45 мм и малый вес 17,8 г позволяют эффективно применять присоску в высокоскоростных автоматизированных линиях. При проектировании захвата следует учитывать минимальный радиус заготовки 75 мм, так как чрезмерный изгиб уплотнительной кромки на деталях малого диаметра может привести к потере вакуума и снижению грузоподъемности.
