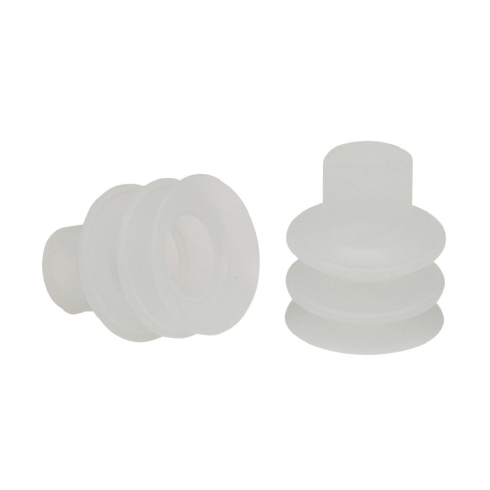

Вакуумная присоска Schmalz FG 32 SI-55 N018

Вакуумная присоска Schmalz серии FG типоразмера 32 - это сильфонный круглый эластомерный захват для манипулирования заготовками с очень неровной поверхностью в системах промышленной автоматизации и вакуумной транспортировки.

Наличие 2,5 складок в конструкции присоски обеспечивает эффективную компенсацию перепадов высот деталей, а также выполняет функцию демпфера при контакте с хрупкими объектами. Ход сильфона составляет 15 мм, что позволяет надежно захватывать объекты с минимальным радиусом кривизны 35 мм. Исполнение из силикона (SI) с твердостью 55 по Шору определяет отличную стойкость изделия к экстремальным температурам, озону и агрессивным средам. При рабочем разрежении -600 мбар расчетная всасывающая сила составляет 12,06 Н, при этом сила отрыва достигает 36,9 Н, что дает необходимый запас прочности для удержания груза при высоких динамических ускорениях на портальных манипуляторах.

• Тип конструкции: Сильфонная (2,5 складки)
• Материал присоски: SI (Силикон)
• Твердость материала: 55 по Шору
• Рабочий ход (Z): 15 мм
• Всасывающая сила (-600 мбар): 12,06 Н
• Сила отрыва: 36,9 Н
• Внутренний объем: 9,77 см³
• Совместимая серия ниппелей: N 018

Замена или первоначальный монтаж эластомерной части осуществляется на присоединительные элементы серии N 018, что гарантирует плотную посадку без паразитных утечек в месте стыка. Внутренний объем присоски, равный 9,77 см³, является ключевым параметром для инженера при расчете общего объема вакуумной сети, выборе производительности эжектора и определении времени срабатывания захвата в машинном цикле.
