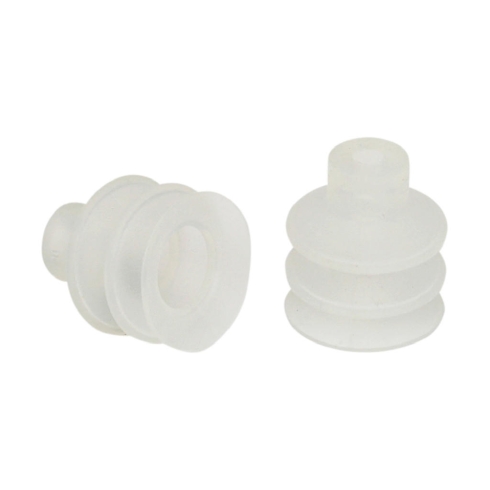

Вакуумная присоска Schmalz FG 20 SI-55 N016

Вакуумная присоска Schmalz серии FG 20 SI-55 N016 - это сильфонный захватный элемент круглой формы для манипуляций с деталями, имеющими значительные неровности поверхности или чувствительную структуру.

Конструкция с 2,5 складками обеспечивает компенсацию разницы по высоте и эффективное демпфирование при контакте с заготовкой, что критично для защиты хрупких или тонкостенных материалов. Рабочий ход сильфона 9 мм позволяет присоске адаптироваться к сложному рельефу, создавая всасывающую силу 5,2 Н при номинальном уровне вакуума -600 мбар. Выбранная форма и количество гофр делают данную модель оптимальным решением для захвата объектов с очень неровной поверхностью, где плоские присоски не обеспечивают должной герметичности.

• Тип изделия: сильфонная (2,5 складки)
• Материал: силикон (SI)
• Всасывающая сила (-600 мбар): 5,2 Н
• Сила отрыва: 12,1 Н
• Рабочий ход (Z): 9 мм
• Внутренний объем: 2,3 см³
• Твердость по Шору: 55

Исполнение из силикона (SI) с твердостью 55 по Шору характеризуется высокой эластичностью и термической стабильностью, типичной для данного полимера. Присоска рассчитана на работу с заготовками, минимальный радиус кривизны которых составляет не менее 30 мм. Малый собственный вес 2,3 г минимизирует инерционные нагрузки на исполнительные механизмы, а внутренний объем 2,3 см³ способствует быстрому созданию разрежения и сокращению времени цикла манипуляции.

Установка производится с использованием ниппелей серии N 016, соответствующих посадочному размеру d2 10,5 мм. При монтаже необходимо соблюдать соосность и обеспечивать плотность прилегания к ответному узлу для исключения утечек в вакуумной линии. Расчетная сила отрыва 12,1 Н определяет максимально допустимые динамические нагрузки при перемещении заготовки в вертикальной и горизонтальной плоскостях.
