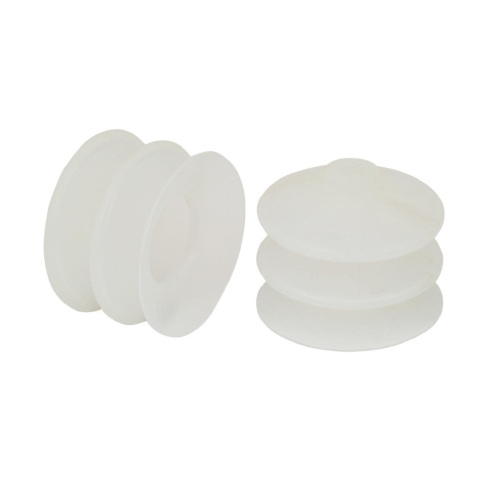

Вакуумная присоска Schmalz FG 62 SI-55 N018

Сильфонная вакуумная присоска FG 62 SI-55 N018 от Schmalz - это круглый захватный элемент, имеющий 2,5 складки, для манипулирования заготовками с выраженными неровностями поверхности и перепадами высот.

Конструкция с гофрированным профилем обеспечивает значительный ход (Z) в 29 мм, что компенсирует разновысотность захватываемых деталей без использования дополнительных пружинных плунжеров. Сильфон адаптируется к криволинейным поверхностям с минимальным радиусом 75 мм, гарантируя надежную герметизацию. Расчетная всасывающая сила при уровне вакуума -600 мбар составляет 41,01 Н, а усилие отрыва достигает 137 Н, что определяет предельную грузоподъемность узла.

Исполнение из силикона (SI) с твердостью 55 по Шору обуславливает высокую эластичность кромки и стабильную работу в широком диапазоне температур, свойственном данному эластомеру. Силикон устойчив к озону и старению, однако обладает ограниченной химической стойкостью к агрессивным машинным маслам, что требует проверки совместимости при работе на металлообрабатывающих станках. Внутренний объем 61,12 см³ необходимо учитывать при расчете времени вакуумирования и подборе производительности эжектора для обеспечения требуемого времени цикла.

Монтаж осуществляется через соединительный ниппель серии N 018, который устанавливается в верхнюю часть сильфона (внутренний диаметр шейки 18 мм). Кромка с диаметром 62,2 мм в свободном состоянии и максимальным диаметром прижатия 65 мм требует соответствующего монтажного зазора при размещении нескольких присосок на коллекторной плите. Рекомендуется избегать значительных радиальных нагрузок при переносе, так как высокая сильфонная форма склонна к поперечному смещению под воздействием динамических ускорений.

• Тип профиля: сильфонная (2,5 складки)
• Материал: силикон (SI)
• Твердость по Шору: 55
• Всасывающая сила при -600 мбар: 41,01 Н
• Ход сильфона (Z): 29 мм
• Минимальный радиус заготовки: 75 мм
• Серия совместимого ниппеля: N 018
