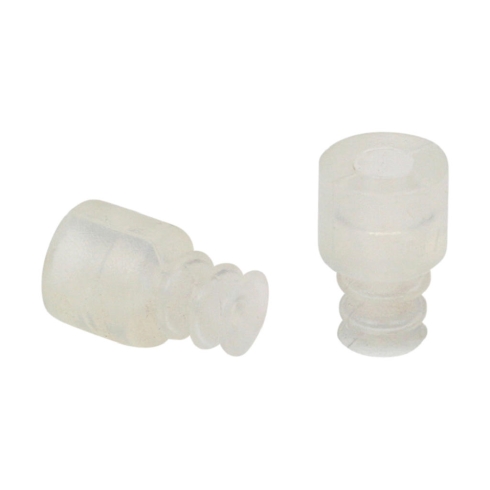

Вакуумная присоска Schmalz FG 7 SI-55 N016

Вакуумная сильфонная присоска Schmalz серии FG 7 SI-55 N016 - это эластичный захватный элемент круглой формы для фиксации и перемещения хрупких заготовок с неровными или криволинейными поверхностями в системах промышленной автоматизации.

Конструктивное исполнение с 2,5 складками обеспечивает рабочий ход захвата (Z) 3 мм, что позволяет компенсировать перепады высот и обеспечивать мягкий контакт с объектом. Материал SI (силикон) твердостью 55 по Шору отличается высокой эластичностью и химической стабильностью, сохраняя рабочие свойства при динамических нагрузках. Основными ограничителями при подборе выступают минимальный радиус заготовки 7,5 мм и всасывающая сила 0,15 Н при уровне вакуума -600 мбар. Малый внутренний объем 0,16 см³ способствует быстрому достижению рабочего разрежения в цикле захвата.

• Тип присоски: Сильфонная (2,5 складки)
• Материал: Силикон (SI)
• Диаметр всасывания (D): 4,5 мм
• Всасывающая сила (-600 мбар): 0,15 Н
• Ход (Z): 3 мм
• Минимальный радиус заготовки: 7,5 мм
• Твердость материала: 55 Shore A

Монтаж изделия осуществляется на ниппели серии N 016. Геометрия посадочного места с внутренним диаметром d2 1,8 мм и наружным диаметром d1 6,5 мм гарантирует плотную посадку на держатель без риска срыва при осевых усилиях. Низкая масса изделия 0,5 г минимизирует инерционность захватной головки, что критично для высокоскоростных линий упаковки и электронной промышленности. При сборке необходимо исключить повреждение юбки присоски острыми краями крепежных элементов.
