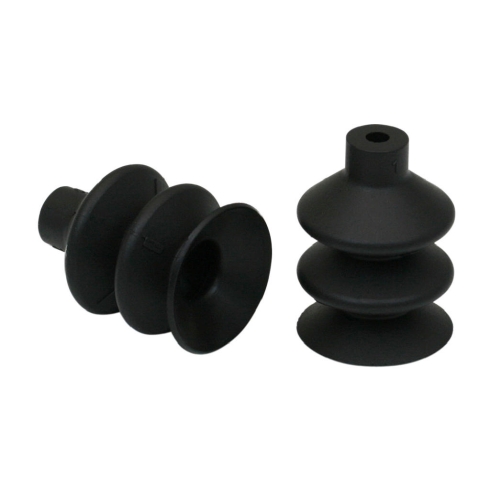

Вакуумная присоска Schmalz FG 25 NBR-55 N016

Вакуумная присоска Schmalz FG 25 NBR-55 N016 - это сильфонный захватный элемент для перемещения заготовок с неровными поверхностями в системах промышленной автоматизации. Благодаря конструкции с 2,5 складками изделие обеспечивает рабочий ход (Z) до 18 мм, что позволяет компенсировать значительные перепады высот и кривизну деталей. Сильфонная форма создает эффект демпфирования при соприкосновении, предотвращая повреждение хрупких материалов и обеспечивая мягкий захват при динамичном перемещении.

Изделие выполнено из износостойкого нитрильного каучука (NBR) с твердостью 55 по Шору А, что гарантирует стабильную работу при контакте с замасленными поверхностями и стойкость к воздействию технических масел. Присоска характеризуется всасывающей силой 4,71 Н при разряжении -600 мбар и силой отрыва 19 Н. Внутренний объем 5,22 см³ определяет время вакуумирования и динамику работы системы, что критично для высокоскоростных линий упаковки и перемещения.

Соединение с вакуумной линией выполняется через ниппели серии N 016, обеспечивающие герметичность и надежность фиксации. Оптимальный захват достигается при работе с объектами, имеющими радиус кривизны не менее 30 мм. Малый вес изделия (3,9 г) существенно снижает инерционные нагрузки на пневматический манипулятор, позволяя достигать высокой цикловой производительности без перегрузки приводов.

• Тип присоски: сильфонная (2,5 складки)
• Материал захвата: NBR (бутадиен-нитрильный каучук)
• Всасывающая сила (-600 мбар): 4,71 Н
• Рабочий ход (Z): 18 мм
• Твердость материала: 55 Shore A
• Объем: 5,22 см³
• Минимальный радиус заготовки: 30 мм
• Серия ниппелей: N 016
