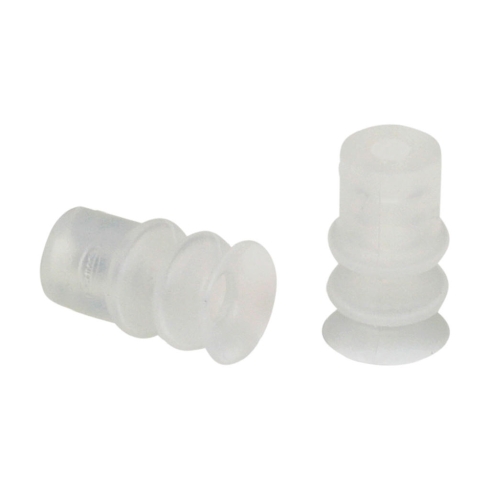

Вакуумная присоска Schmalz FG 12 SI-55 N016

Вакуумная присоска Schmalz серии FG 12 SI-55 N016 - это сильфонный захватный компонент из силикона для работы с заготовками, имеющими очень неровную поверхность. Благодаря конструктивному исполнению с 2,5 складками, изделие обеспечивает значительный для своего типоразмера ход в 7 мм, что позволяет компенсировать отклонения по высоте и дефекты плоскостности без риска повреждения объекта.

Эксплуатационные свойства определяются материалом SI (силикон) с твердостью 55 по Шору: он сохраняет гибкость в различных производственных условиях и обладает высокой адгезией к захватываемым материалам. Всасывающая сила 1,18 Н при уровне вакуума -600 мбар и сила отрыва 3,5 Н позволяют надежно удерживать детали при динамичных перемещениях. Силиконовое исполнение характеризуется термической стабильностью и химической инертностью, однако при подборе следует учитывать специфику среды, так как материал чувствителен к абразивному износу. Минимальный внутренний объем 0,75 см³ гарантирует быстрый набор вакуума, сокращая время рабочего цикла.

• Конструкция: Сильфонная (2,5 складки)
• Материал: Силикон (SI), 55 Shore A
• Всасывающая сила (-600 мбар): 1,18 Н
• Рабочий ход (Z): 7 мм
• Внутренний объем: 0,75 см³
• Минимальный радиус заготовки: 12,5 мм
• Серия совместимых ниппелей: N 016
• Вес: 1,1 г

Для монтажа на вакуумную линию используется серия ниппелей N 016, обеспечивающая герметичное соединение с магистралью. При проектировании узла захвата важно учитывать минимальный радиус кривизны заготовки 12,5 мм: на крутых изгибах герметизация может быть нарушена. Круглая форма и малые габариты с диаметром всасывания Ø12 мм позволяют применять присоску в условиях плотной компоновки или для высокоточного захвата мелких электронных и медицинских компонентов.
