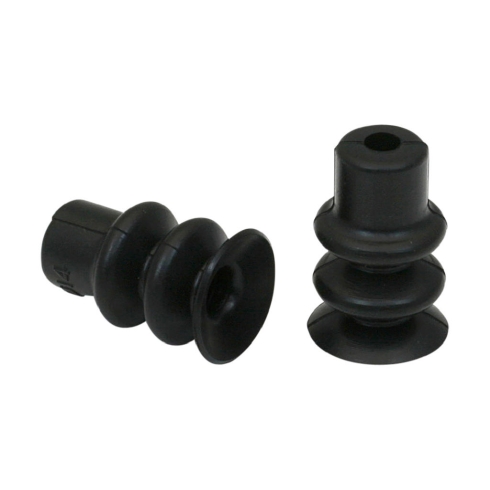

Вакуумная присоска Schmalz FG 14 NBR-55 N016

Вакуумная присоска Schmalz серии FG 14 - это сильфонный захватный элемент с 2,5 складками, спроектированный для манипуляций с заготовками, обладающими неровными поверхностями или значительными перепадами высот.

Особенностью конструкции является наличие 2,5 складок, которые обеспечивают ход компенсации 9 мм. Это позволяет системе плавно захватывать детали при осевых отклонениях и демпфировать ударные нагрузки при контакте. Материал изделия - бутадиен-нитрильный каучук (NBR) с твердостью 55 по Шору, обеспечивающий стойкость к воздействию технических масел и износостойкость в циклах высокой частоты. Внутренний объем присоски составляет 1,06 см³, что определяет время достижения необходимого уровня разрежения в системе.

• Тип присоски: сильфонная (2,5 складки)
• Ход (Z): 9 мм
• Материал: NBR (нитрильный каучук)
• Всасывающая сила (-600 мбар): 1,37 Н
• Сила отрыва: 5,7 Н
• Внутренний объем: 1,06 см³
• Серия ниппеля: N 016
• Минимальный радиус заготовки: 15 мм

Изделие предназначено для монтажа на ниппели серии N 016 с посадочным размером Ø 5,4 мм. При установке следует учитывать минимальный радиус заготовки 15 мм для обеспечения герметичности захвата. Компактные габариты с высотой 22,8 мм и малым весом 1,5 г позволяют использовать присоску в высокопроизводительных вакуумных пауках и захватных головках роботов.
