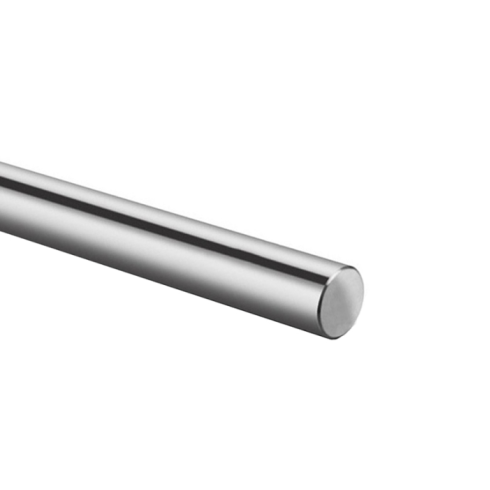

Вал прецизионный ISKRA хромированный WV30

Вал прецизионный серии WV бренда ISKRA - это цилиндрическая направляющая из хромированной подшипниковой стали для систем линейного перемещения, требующих высокой износостойкости поверхности и защиты от коррозии.

Изделие предназначено для работы в составе линейных опор с шариковыми втулками (линейными подшипниками), где поверхность вала выполняет роль дорожки качения. Применение подшипниковой стали Gcr15 и индукционная закалка обеспечивают необходимую жёсткость конструкции при восприятии радиальных нагрузок. Хромовое покрытие повышает антифрикционные свойства и позволяет эксплуатировать направляющие в условиях повышенной влажности, предотвращая преждевременное окисление металла.

Эксплуатационные параметры определяются сочетанием поверхностной твёрдости HRC58-62 и сохранением вязкости сердцевины, что достигается закалкой токами высокой частоты на глубину не менее 0,9 мм. Прямолинейность в пределах 0,2 мм на 1000 мм длины минимизирует сопротивление перемещению и исключает биение или заклинивание тел качения в каретках. Вес погонного сантиметра составляет 0,056 кг/см, что является опорным значением при расчёте инерционных характеристик системы.

• Диаметр вала - Ø30 мм
• Материал - хромированная подшипниковая сталь Gcr15
• Твёрдость поверхности - HRC58-62
• Покрытие - хром
• Прямолинейность - 0,2 мм/1000 мм
• Глубина закалки - от 0,9 мм
• Вес - 0,056 кг/см

Монтаж вала Ø30 мм осуществляется в специализированные опоры концевого типа или на сплошные алюминиевые подложки в зависимости от требуемой жёсткости пролёта. При установке необходимо обеспечить строгую соосность направляющих для предотвращения ускоренного износа торцевых уплотнений линейных подшипников. Допуск по диаметру соответствует стандартной сетке серии WV, обеспечивая размерную совместимость с прецизионными узлами ISKRA и аналогичными компонентами систем линейного перемещения.
