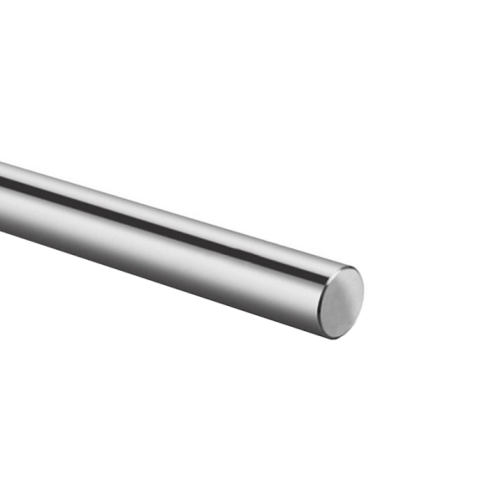

Вал прецизионный ISKRA хромированный WV20

Вал прецизионный серии WV ISKRA - это цилиндрическая линейная направляющая из подшипниковой стали Gcr15 для систем высокоточного перемещения и позиционирования в условиях интенсивных механических нагрузок.

Техническое ядро изделия базируется на сочетании конструкционной прочности материала Gcr15 и износостойкости поверхностного слоя. Индукционная закалка обеспечивает глубину упрочненного слоя (SHD) не менее 0,9 мм с твердостью в диапазоне HRC58-62, что критично для предотвращения выкрашивания металла при постоянном контакте с телами качения под нагрузкой. Хромовое покрытие повышает антикоррозионную стойкость в условиях промышленной среды и снижает коэффициент трения, увеличивая ресурс сопряженных узлов. Прямолинейность 0,2 мм на 1000 мм исключает заедание кареток и обеспечивает плавность хода исполнительных механизмов.

• Диаметр вала - 20 мм
• Материал - хромированная подшипниковая сталь Gcr15
• Твердость поверхности - HRC58-62
• Глубина индукционной закалки SHD min - 0,9 мм
• Прямолинейность - 0,2 мм на 1000 мм
• Покрытие - хром
• Вес - 0,025 кг/см

Прецизионный вал WV20-ISKRA конструктивно совместим со стандартными опорами типа SK и SHF, а также с линейными подшипниками типоразмера Ø20 мм. При монтаже необходимо обеспечить соосность опор и контроль параллельности направляющих в многоосных системах для компенсации погрешностей сборки. Допуск диаметра и качество поверхности соответствуют требованиям прецизионных систем перемещения, что минимизирует радиальные люфты в узлах.
