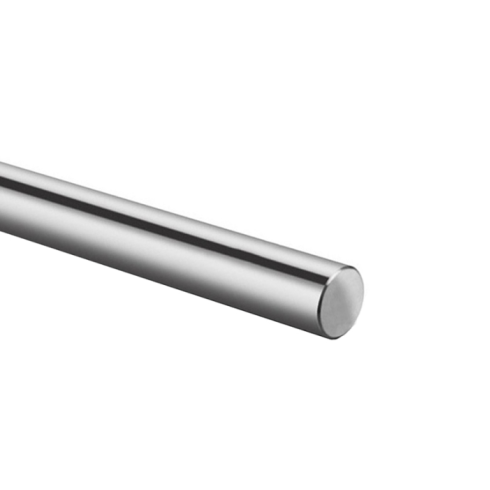

Вал прецизионный ISKRA хромированный WV16

Вал прецизионный серии WV16 бренда ISKRA - это цилиндрическая направляющая качения из хромированной подшипниковой стали для систем линейного перемещения с высокими требованиями к коррозионной стойкости и точности позиционирования.

Изделие предназначено для работы в составе станков с ЧПУ, манипуляторов и лабораторного оборудования в качестве опорной поверхности для линейных подшипников. Использование подшипниковой стали Gcr15 с последующей индукционной закалкой до твердости HRC58-62 обеспечивает высокую несущую способность и защиту от деформации беговых дорожек под воздействием шариков втулки. Хромирование поверхности создает защитный барьер против окисления и снижает коэффициент трения в узле перемещения.

Техническое состояние вала определяется прямолинейностью 0.25 мм на 1000 мм длины, что критично для предотвращения вибраций и избыточного износа сопряженных узлов. Глубина индукционной закалки составляет не менее 0.6 мм, при этом сохраняется вязкая сердцевина металла для эффективного сопротивления нагрузкам на изгиб. Твердый слой хрома минимизирует налипание загрязнений, облегчая очистку направляющих и продлевая ресурс уплотнений линейных кареток. Вес изделия составляет 0.016 кг/см погонной длины, что необходимо учитывать при расчете инерционности подвижных систем.

• Материал - хромированная подшипниковая сталь Gcr15
• Твердость поверхности - HRC58-62
• Диаметр вала - Ø16 мм
• Покрытие - хром
• Прямолинейность - 0.25 мм/1000мм
• Глубина индукц. закалки - 0.6 мм (min)
• Удельный вес - 0.016 кг/см

Номинальный диаметр Ø16 мм позволяет интегрировать вал в стандартные системы опор и креплений. Монтаж выполняется с использованием концевых поддержек серий SK и SHF либо запрессовкой в посадочные отверстия корпуса. При установке пары валов обязательна выверка параллельности для исключения заклинивания кареток. В случае необходимости механической доработки (сверление, нарезка резьбы) следует учитывать высокую поверхностную твердость, требующую предварительного снятия закаленного слоя или применения специализированного твердосплавного инструмента.
