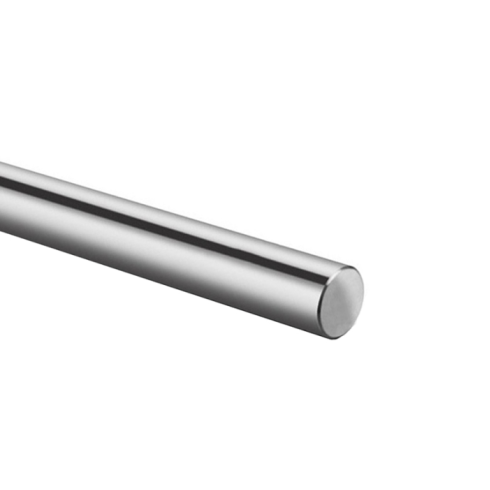

Вал прецизионный ISKRA хромированный WV25

Вал прецизионный серии WV ISKRA - это цилиндрическая направляющая качения из хромированной стали Gcr15 для систем линейного перемещения в промышленном оборудовании. Изделие применяется в качестве прецизионной дорожки для линейных шариковых подшипников (втулок) в узлах, где требуются высокие показатели твердости поверхности и стабильность геометрических параметров при значительных циклических нагрузках.

Техническое ядро серии составляют показатели поверхностной твердости HRC58-62 и слой индукционной закалки глубиной не менее 0.9 мм, что предотвращает деформацию металла под воздействием тел качения. Прямолинейность 0.2 мм/1000 мм критична для исключения вибраций и перекосов в многоопорных системах, обеспечивая плавность хода кареток. Хромированное покрытие поверхности повышает коррозионную стойкость и защищает сталь Gcr15 от воздействия смазочных материалов и агрессивных факторов производственной среды.

• Диаметр вала - Ø25 мм
• Материал - подшипниковая сталь Gcr15
• Покрытие - хром
• Твердость поверхности - HRC58-62
• Прямолинейность - 0.2 мм/1000 мм
• Глубина закалки SHD - 0.9 мм
• Погонная масса - 0.039 кг/см

Конструкция вала предполагает установку на концевые опоры или алюминиевые подложки в зависимости от расчетного прогиба под нагрузкой. Механическая обработка концов (нарезание резьбы, создание посадочных ступеней или проточек) выполняется на металлорежущем оборудовании с применением твердосплавного инструмента из-за высокой твердости внешнего слоя. Типоразмер Ø25 мм соответствует международным стандартам систем линейного перемещения, что гарантирует размерную совместимость с широким перечнем стандартных линейных подшипников и корпусных узлов.
