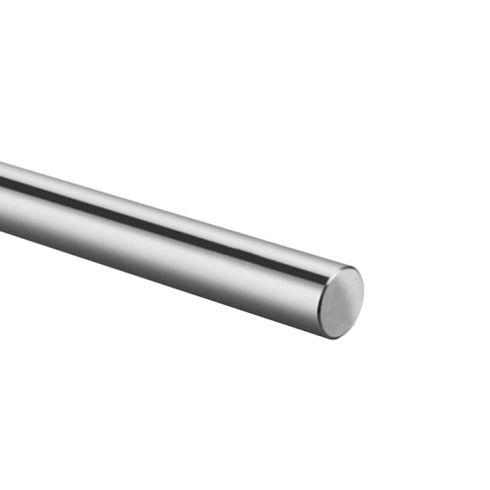

Вал прецизионный ISKRA хромированный WV35

Вал прецизионный серии WV бренда ISKRA - это цилиндрическая направляющая из хромированной стали Gcr15 для систем линейного перемещения с повышенными требованиями к точности позиционирования. Изделие выполняет роль опорной оси для линейных подшипников (шариковых втулок), обеспечивая минимальное трение и стабильность траектории в станках ЧПУ, автоматизированных линиях и манипуляторах.

Техническое ядро компонента базируется на сочетании поверхностной закалки токами высокой частоты и прецизионной шлифовки. Твердость поверхности в диапазоне HRC58-62 гарантирует высокую износостойкость и предотвращает появление накатки от шариков подшипника при длительной эксплуатации. Хромовое покрытие защищает подшипниковую сталь от коррозии и улучшает антифрикционные свойства, что критично при работе в условиях промышленного производства. Точность исполнения диаметра с допуском 0/-25 мкм позволяет минимизировать радиальный люфт в узле перемещения.

• Диаметр вала: 35 мм
• Материал: Хромированная подшипниковая сталь Gcr15
• Твердость поверхности: HRC58-62
• Точность (допуск): 0/-25 мкм
• Тип покрытия: Хром
• Вес изделия: 0.076 кг/см

Монтаж вала осуществляется в концевые или сплошные опоры серий SK и SHF соответствующего типоразмера. При сборке необходимо обеспечить строгую параллельность направляющих и соосность с нагрузкой, так как перекосы значительно снижают ресурс линейных подшипников. Прецизионный вал WV35 рассчитан на работу с типовыми линейными втулками закрытого и открытого типов. При расчете динамических характеристик привода следует учитывать удельную массу изделия 0.076 кг/см.
