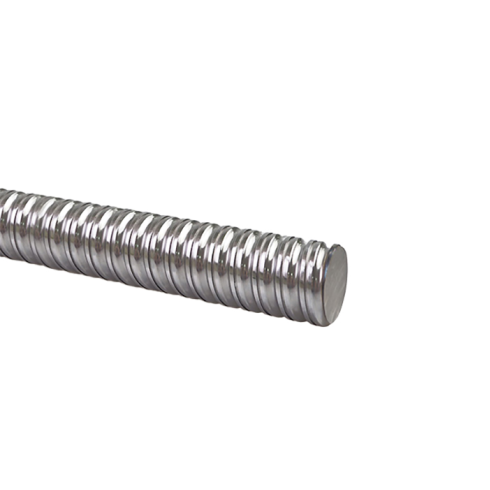

Винт ШВП ISKRA SFUR6310

Винт шарико-винтовой передачи серии SFUR6310 ISKRA - это базовый направляющий элемент для преобразования вращательного движения в поступательное в высоконагруженных системах линейного перемещения.

Кинематика и силовые характеристики изделия определяются номинальным диаметром 63 мм и шагом резьбы 10 мм, что задает оптимальный баланс между скоростью позиционирования и несущей способностью. Однозаходный профиль (n=1) дорожек качения адаптирован под использование стальных тел качения диаметром 6.35 мм, обеспечивая высокую жесткость передачи при эксплуатации в составе промышленных станков и мехатронных модулей.

Ресурс поверхностей качения критически зависит от постоянного присутствия смазочной пленки и отсутствия загрязнений. Попадание абразива или стружки на профиль винта провоцирует заклинивание шариков и разрушение дорожек, поэтому в условиях цеха механизм необходимо закрывать защитными кожухами или гофрами.

• Номинальный диаметр d: 63 мм
• Шаг резьбы: 10 мм
• Диаметр шариков Dw: 6.35 мм
• Число заходов n: 1
• Производитель: ISKRA

Интеграция винта в приводной механизм требует точной механической обработки торцевых участков для посадки во фланцевые или опорные подшипниковые узлы. При сборке модуля важно соблюдать строгую параллельность продольной оси винта и направляющих кареток, так как возникновение перекосов и радиальных нагрузок недопустимо и ведет к ускоренному выходу передачи из строя.
