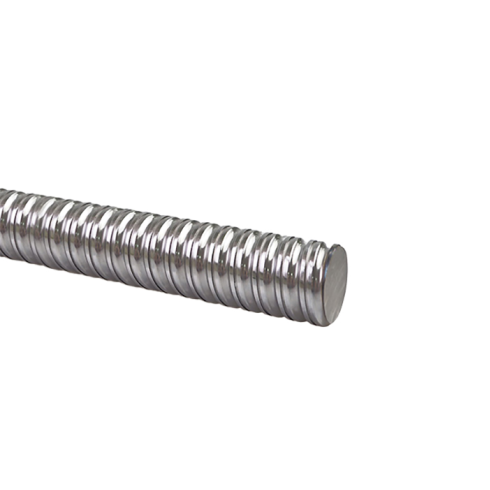

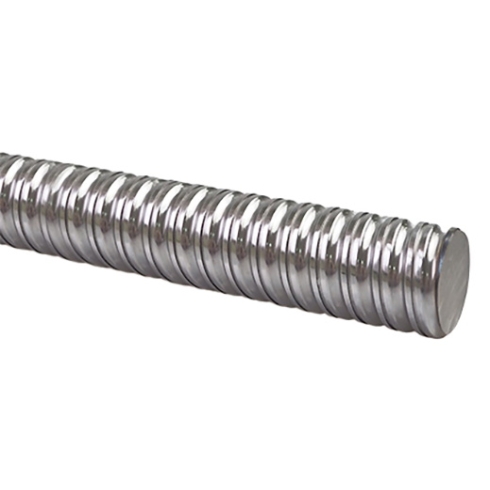

Винт ШВП ISKRA SFUR1605

Винт ШВП ISKRA SFUR1605 - это прецизионный линейный вал с катаной резьбой для высокоэффективного преобразования вращательного движения в поступательное в составе координатных столов, манипуляторов и систем промышленной автоматизации.

Основными техническими ограничителями при проектировании выступают номинальный диаметр Ø16 мм и шаг 5 мм, которые определяют допустимую осевую нагрузку и разрешающую способность позиционирования привода. Однозаходная геометрия резьбы (n-1) обеспечивает стабильность передаточного отношения и высокий КПД узла за счет качения тел в винтовом канале. Использование шариков диаметром 3.175 мм минимизирует трение и тепловыделение, что позволяет эксплуатировать систему в режимах с высокой интенсивностью циклов перемещения.

• Номинальный диаметр: Ø16 мм
• Шаг резьбы: 5 мм
• Диаметр тел качения: 3.175 мм
• Число заходов: 1
• Масса изделия: 4,2 кг
• Шаг для кратности: 50

Эксплуатационный ресурс изделия напрямую зависит от чистоты рабочей зоны и соблюдения регламента смазки. Поскольку профиль вала открыт для внешних воздействий, в запыленных условиях или при наличии стружки рекомендуется использование защитных телескопических пружин или гофрированных чехлов. Регулярная подача смазочных материалов через сопрягаемую гайку является обязательным условием для предотвращения коррозии стального профиля и преждевременного износа дорожек качения.

Монтажные характеристики соответствуют стандартной размерной сетке серии SFUR1605. Установка вала требует прецизионной выверки соосности относительно направляющих и опорных узлов (например, типов BK/BF), так как радиальные нагрузки на винт не допускаются. Параметр шага кратности 50 единиц позволяет оптимизировать длину заготовки при нарезке под конкретное техническое задание с сохранением правильного расположения витков для беспрепятственного захода гайки.
