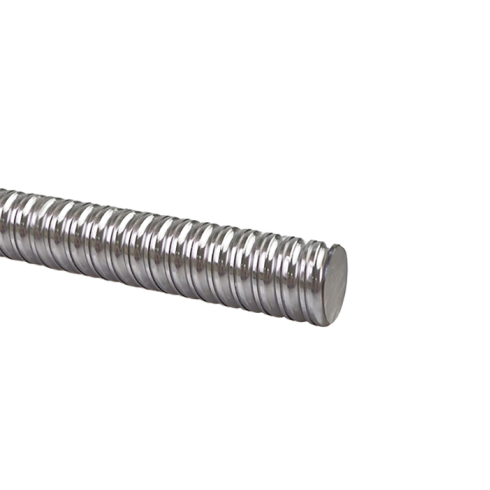

Винт ШВП ISKRA SFUR3210

Винт ШВП серии SFUR3210 бренда ISKRA - это базовый элемент шарико-винтовой передачи для точного преобразования вращательного движения в линейное перемещение в системах промышленной автоматики и станковых модулях.

Конструкция с номинальным диаметром 32 мм и шагом 10 мм формирует оптимальный баланс между высокой нагрузочной способностью и скоростью позиционирования каретки. Однозаходная резьба под тела качения диаметром 6.35 мм обеспечивает жесткость профиля дорожки качения, что способствует плавному ходу гайки при значительных осевых усилиях. Стабильность работы и ресурс передачи напрямую зависят от защиты винтовой линии от металлической стружки или абразивной пыли, а также регулярного обновления консистентной смазки.

• Диаметр вала (d): 32 мм
• Шаг резьбы: 10 мм
• Диаметр шариков (Dw): 6.35 мм
• Число заходов (n): 1
• Шаг для кратности: 50
• Вес: 16,2 кг

При монтаже винта критически важна строгая соосность подшипниковых опор: радиальные биения и изгибающие моменты ведут к ускоренному износу поверхностей качения и заклиниванию передачи. Обработка торцов вала выполняется согласно техническому заданию под стандартные опорные блоки, а геометрия резьбы совместима с типовыми гайками ШВП аналогичного типоразмера.
