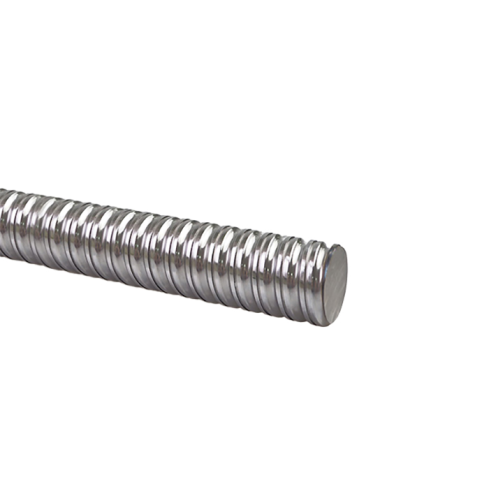

Винт ШВП ISKRA SFUR4010

Винт ШВП ISKRA серии SFUR4010 - это прецизионный элемент винтовой пары качения для преобразования вращательного движения в линейное перемещение в составе высокоточных приводов и станков с ЧПУ. Конструкция с номинальным диаметром 40 мм рассчитана на высокие осевые нагрузки и обеспечивает необходимую жесткость при работе в тяжелых условиях промышленного производства. Шаг резьбы 10 мм позволяет достигать оптимального баланса между скоростью позиционирования и тяговым усилием, что критично для осей подач металлорежущего оборудования.

Дорожки качения винта подвергаются индукционной закалке, что в сочетании с диаметром шариков 6.35 мм гарантирует высокую износостойкость и плавность хода при номинальных нагрузках. Исполнение с одним заходом резьбы (n-1) упрощает интеграцию в систему управления и обеспечивает стабильность передаточного отношения. Для предотвращения коррозии и преждевременного износа требуется использование чистого индустриального масла или пластичной смазки, а также обязательная защита рабочей зоны от попадания абразивной пыли и стружки при помощи гофрочехлов.

• Диаметр: 40 мм
• Шаг резьбы: 10 мм
• Диаметр шариков: 6.35 мм
• Число заходов: 1
• Вес: 25.8 кг
• Шаг для кратности: 50

При монтаже изделия необходимо обеспечить строгую соосность винта и гайки, так как радиальные нагрузки и перекосы ведут к перегреву узла и разрушению сепараторов. Вес 25.8 кг требует применения надежных станин и жестких опорных блоков, соответствующих динамическим характеристикам передачи. Концы винта подлежат механической обработке под установку опорных узлов для диаметра 40 мм, а параметр шага для кратности 50 учитывается при проектировании общей длины и раскрое заготовки.
