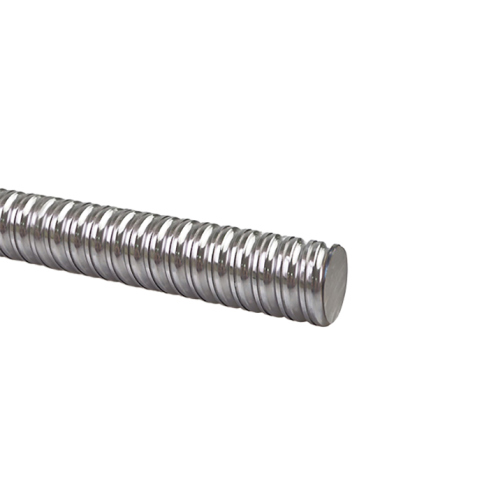

Винт ШВП ISKRA SFUR4005

Винт ШВП SFUR4005 ISKRA - это прецизионный компонент системы линейного перемещения для преобразования крутящего момента в осевое усилие в исполнительных механизмах с ЧПУ. Передача относится к узлам с трением качения, что обеспечивает высокий механический КПД и исключает эффект прерывистого движения (stick-slip) на малых подачах.

Ключевыми ограничителями при выборе данной модели являются диаметр 40 мм и шаг резьбы 5 мм, определяющие высокую осевую жесткость и точность хода. Конструкция с одним заходом (n=1) и использованием шариков диаметром 3.175 мм ориентирована на эксплуатацию в приводах, где требуется значительное усилие при умеренной скорости линейного перемещения. Изделие применяется в станкостроении, робототехнике и прессах, где критично сохранение стабильности геометрических параметров под нагрузкой.

Для долговечной эксплуатации дорожек качения необходима подача чистого смазочного материала, предотвращающего прямой контакт металла и отводящего тепло из зоны трения. Температурный режим работы должен исключать перегрев, ведущий к деформации винта и изменению шага. В условиях запыленности или наличия стружки обязательна установка защитных элементов, так как попадание твердых частиц в гайку приводит к заклиниванию и разрушению сепараторов.

• Диаметр d: 40 мм
• Шаг: 5 мм
• Диаметр шариков Dw: 3.175 мм
• Число заходов n: 1
• Вес: 0.282 кг
• Артикул: SFUR4005-ISKRA

Монтаж предполагает установку винта в прецизионные опоры с соблюдением строгой соосности. Несоосность вала и гайки серии SFUR вызывает радиальные напряжения, снижающие ресурс и плавность хода. Присоединительные размеры соответствуют промышленным стандартам серии, а вес 0.282 кг учитывается при проектировании динамики системы и выборе мощности приводного двигателя.
