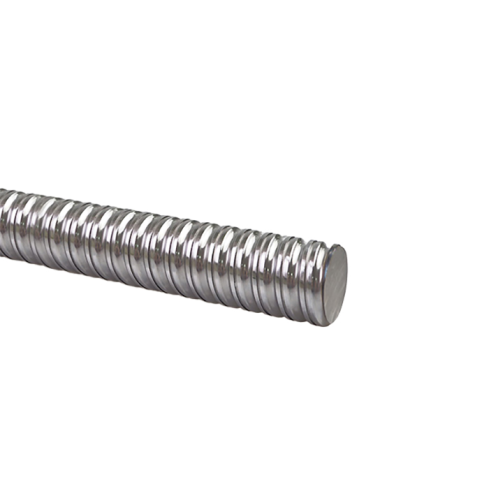

Винт ШВП ISKRA SFUR2005

Винт ШВП ISKRA серии SFUR2005 - это прецизионный компонент системы линейного перемещения для преобразования вращательного момента в поступательное движение узлов промышленного оборудования. Сочетание номинального диаметра 20 мм и шага 5 мм обеспечивает оптимальный баланс между грузоподъемностью и скоростью позиционирования при сохранении высокой жесткости передачи. Однозаходное исполнение с профилем дорожек под шарики диаметром 3.175 мм гарантирует плавность хода и минимальный уровень шума при работе.

Эксплуатационный ресурс изделия напрямую зависит от чистоты рабочей среды и регулярности технического обслуживания. Для предотвращения ускоренного износа дорожек качения конструкцией предусмотрено использование сопрягаемых гаек с грязесъемными элементами, а также применение смазочных материалов, совместимых с условиями работы. Стальной вал обладает необходимой твердостью для обеспечения долговечности при циклических нагрузках в диапазоне температур, типичном для условий цеховых помещений. При работе на высоких скоростях следует учитывать тепловое расширение материала, влияющее на точность позиционирования.

• Диаметр - Ø20 мм
• Шаг - 5 мм
• Диаметр шариков Dw - 3.175 мм
• Число заходов n - 1
• Вес - 6 кг

Монтаж винта требует строгого соблюдения соосности с опорами и направляющими, так как радиальные и изгибающие нагрузки приводят к преждевременному выходу передачи из строя. Концевая обработка выполняется в соответствии с посадочными размерами под стандартные блоки опор для серии 2005. При установке гайки на винт необходимо использовать монтажную втулку во избежание выпадения шариков, что является критичным для сохранения работоспособности узла. Вес 6 кг обуславливает инерционные характеристики вала, которые должны учитываться при расчете динамики привода.
