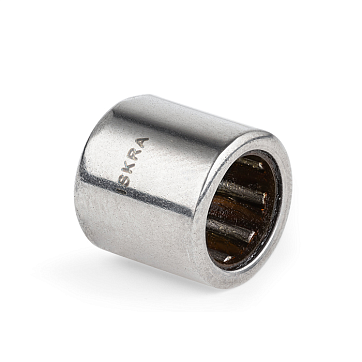

Обгонная муфта ISKRA HF0612

Обгонная муфта HF0612 ISKRA - это игольчатый подшипник одностороннего действия для передачи крутящего момента в малогабаритных узлах промышленного оборудования.

Изделие предназначено для выполнения функций свободного хода, индексации или предотвращения обратного вращения вала. Благодаря интеграции игольчатых роликов с индивидуальным пружинным поджатием обеспечивается мгновенное зацепление и высокая частота включений при минимальном мертвом ходе. Основными ограничителями при подборе являются крутящий момент 1,76 Н*м и предельные частоты вращения для вала и внешнего кольца.

Эксплуатация муфты в исполнении без встроенных уплотнений предполагает работу в закрытых корпусах или чистых средах с применением жидкой или консистентной смазки. Отсутствие уплотнительных элементов минимизирует момент трения в режиме обгона, что критично для снижения тепловыделения на скоростях до 23000 об/мин. Материал роликов и дорожек качения рассчитан на продолжительный ресурс при условии отсутствия в смазке абразивных частиц и коррозионно-активных примесей.

• Внутренний диаметр d: Ø6 мм
• Наружный диаметр D: Ø10 мм
• Длина L: 12 мм
• Крутящий момент Tn: 1,76 Н*м
• Макс. скорость (вал): 23000 об/мин
• Макс. скорость (внешнее кольцо): 13 000 об/мин
• Совместимый подшипник: HK0608
• Вес: 0,003 кг

Монтаж осуществляется методом запрессовки в посадочное отверстие корпуса; фиксация внешнего кольца обеспечивается за счет натяга без использования дополнительных стопорных элементов. Присоединительные габариты 10×12 мм соответствуют метрическому стандарту серии HF. Поскольку ролики контактируют непосредственно с валом, последний должен быть закален и обработан до высокой чистоты поверхности. Конструкция допускает совместную установку с игольчатыми подшипниками серии HK0608 для компенсации значительных радиальных нагрузок в узле.
