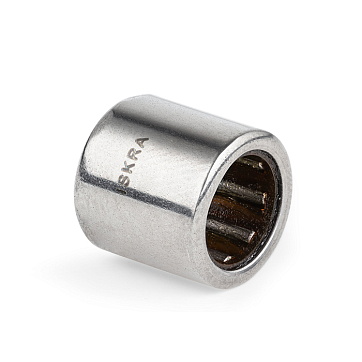

Обгонная муфта ISKRA HF1012

Обгонная муфта серии HF от ISKRA - это механизм передачи однонаправленного вращения для промышленных приводов с ограничением по крутящему моменту до 5,3 Н*м.

Узел предназначен для работы в режимах свободного хода, точного индексирования или блокировки обратного вращения вала. Трансляция усилия осуществляется исключительно в одном направлении, что обуславливает применение детали в малогабаритных кинематических цепях с низкими силовыми нагрузками.

Эксплуатационные режимы муфты жёстко лимитированы по частоте: максимальная скорость вращения вала допускается до 14000 об/мин, а внешнего кольца - до 11 000 об/мин. Изделие имеет нормальное покрытие корпуса, но поставляется без встроенного уплотнения, поэтому для защиты роликового механизма от производственной пыли и влаги требуется обеспечить внешнюю изоляцию и смазку внутри собираемого узла.

Монтаж осуществляется методом запрессовки в посадочное отверстие. Габариты детали строго стандартизированы: внутренний диаметр составляет 10 мм, наружный - 14 мм, а монтажная ширина - 12 мм. Конструктивное исполнение и размеры согласованы с габаритами игольчатого подшипника HK1010, при этом собственный вес изделия равен 0,004 кг, что минимизирует появление паразитной инерции на валу.

• Крутящий момент Tn: 5,3 Н*м
• Максимальное число оборотов (вал): 14000 об/мин
• Скорость вращения внешнего кольца: 11 000 об/мин
• Внутренний диаметр d: 10 мм
• Наружный диаметр D: 14 мм
• Ширина B: 12 мм
• Совместимый подшипник: HK1010
• Уплотнение: Нет
