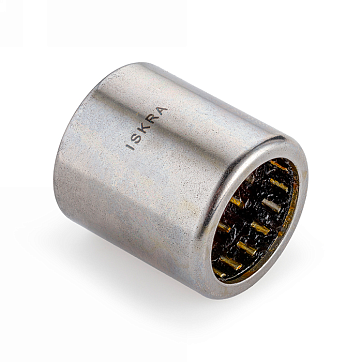

Обгонная муфта ISKRA HFL1226

Обгонная муфта ISKRA серии HFL1226 - это прецизионный игольчатый узел с интегрированными опорными подшипниками, предназначенный для передачи крутящего момента в одном направлении и обеспечения свободного вращения в противоположном при радиальной поддержке вала. Изделие применяется в механизмах индексации, ограничителях обратного хода и узлах свободного хода промышленного оборудования, где требуется высокая точность срабатывания при минимальных радиальных габаритах.

Конструкция сочетает в себе функционал кулачкового механизма заклинивания и игольчатого подшипника, что позволяет воспринимать радиальные нагрузки с динамическим коэффициентом до 6300 Н. Предельный крутящий момент 12,2 Н*м является основным ограничителем при проектировании привода; превышение данного значения может привести к деформации тонкостенного наружного кольца. Поскольку исполнение не предусматривает встроенных уплотнений, эксплуатация требует наличия внешней защиты от пыли и влаги, а также соблюдения регламента смазки для предотвращения перегрева тел качения при частоте вращения вала до 11000 об/мин.

• Внутренний диаметр d: 12 мм
• Наружный диаметр D: 18 мм
• Длина (ширина) L: 26 мм
• Номинальный крутящий момент Tn: 12,2 Н*м
• Максимальная скорость вращения (вал): 11000 об/мин
• Коэффициент радиальной нагрузки C: 6300 Н
• Коэффициент статической нагрузки C0: 6700 Н
• Вес изделия: 0,018 кг

Монтаж муфты типоразмера 12×18×26 мм производится методом запрессовки в корпусное отверстие, при этом точность обработки посадочного места критически важна для правильного расклинивания роликов. Поверхность вала, выполняющая роль внутренней дорожки качения, должна иметь твердость в диапазоне 58-62 HRC и шероховатость не выше Ra 0,3 для обеспечения расчетного ресурса и исключения проскальзывания. Малый вес 0,018 кг способствует снижению инерционности системы, что важно для высокочастотных циклов включения-выключения.
