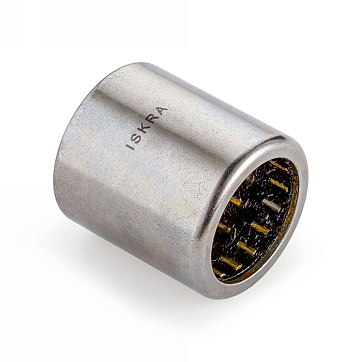

Обгонная муфта ISKRA HFL1626

Обгонная муфта HFL ISKRA - это механизм свободного хода для передачи однонаправленного вращения в узлах промышленных приводов. Конструкция рассчитана на применение в компактных механизмах, где требуется обеспечение крутящего момента до 20,5 Н*м при жёстких ограничениях по радиальным габаритам.

Эксплуатационные параметры узла строго зависят от скоростного режима: максимальная скорость вращения вала достигает 8500 об/мин, тогда как для внешнего кольца лимит составляет 7 500 об/мин. Модель поставляется без встроенного уплотнения, что требует установки в закрытые корпуса с организованной системой смазки для предотвращения износа. Нагрузочная способность ограничена коэффициентом радиальной нагрузки 7 400 Н в динамике и 9 000 Н в статике.

• Крутящий момент: 20,5 Н*м
• Внутренний диаметр: 16 мм
• Наружный диаметр: 22 мм
• Ширина: 26 мм
• Максимальное число оборотов вала: 8500 об/мин
• Скорость вращения внешнего кольца: 7 500 об/мин
• Уплотнение: Нет

Присоединение реализуется посредством установки на вал Ø16 мм и запрессовки в посадочное место механизма диаметром 22 мм при ширине 26 мм. Нормальное покрытие корпуса подразумевает эксплуатацию в стандартных промышленных условиях без прямого воздействия химически активных сред, а при монтаже необходимо строго контролировать рабочее направление блокировки муфты.
