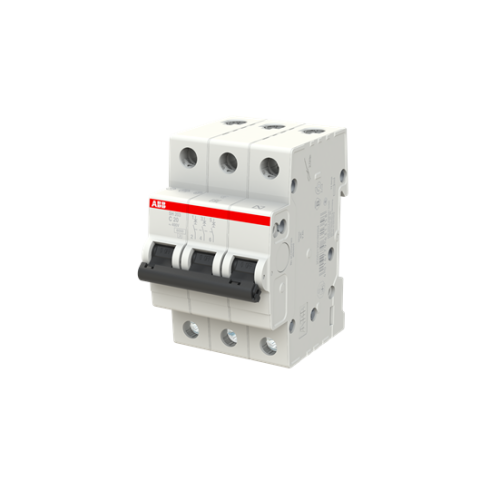

Автоматический выключатель 3-полюсный SH203 C20 6,0кА ABB 2CDS213001R0204

Автоматический выключатель серии SH200 (SH203) ABB - это модульное трехполюсное устройство защиты для коммутации и автоматического размыкания цепей переменного тока в электроустановках жилого и коммерческого назначения. Прибор входит в линейку Compact Home и предназначен для защиты распределительных линий от тепловых перегрузок и токов короткого замыкания.

Функциональное ядро устройства составляют два типа расцепителей: тепловой (на базе биметаллической пластины) и электромагнитный. Характеристика срабатывания С рассчитана на нагрузки с умеренными пусковыми токами, что делает выключатель оптимальным для защиты розеточных групп, осветительных сетей и электродвигателей небольшой мощности. Номинальная отключающая способность 6,0 кА обеспечивает безопасную работу устройства в стандартных бытовых и офисных распределительных щитах.

Корпус прибора выполнен из диэлектрического термопласта, сохраняющего прочностные характеристики в широком температурном диапазоне. Минимальная температура окружающей среды при эксплуатации составляет -25 °C, что допускает установку в неотапливаемых зонах при условии защиты от конденсата. Степень защиты IP20 ограничивает применение устройства сухими помещениями или шкафами со степенью защиты не ниже IP54 для работы в агрессивных условиях.

• Количество полюсов: 3
• Номинальный ток In: 20 А
• Характеристика срабатывания: С
• Тип тока: AC
• Номинальная отключающая способность: 6,0 кА
• Максимальное сечение проводника: 25 мм²
• Ширина в модулях: 3
• Степень защиты: IP20

Монтаж устройства производится на стандартную DIN-рейку шириной 35 мм; ширина корпуса соответствует 3 модульным расстояниям при глубине 69 мм. Конструкция клемм предполагает подключение как жесткого однопроволочного проводника сечением до 25 мм², так и гибкого многопроволочного провода до 16 мм². При сборке распределительного щита допускается использование соединительных шин гребенчатого типа для обеспечения надежного контакта и сокращения времени монтажа.
