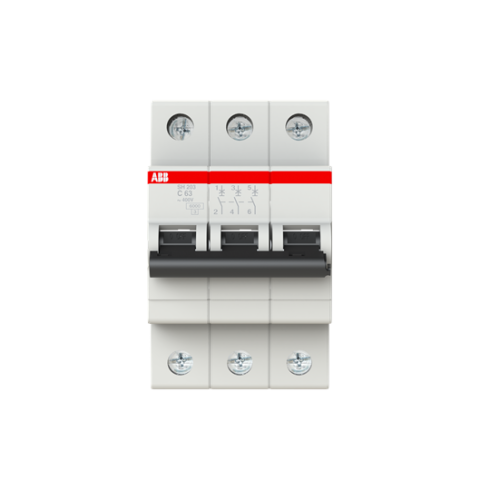

Автоматический выключатель 3-полюсный SH203 C63 6,0кА ABB 2CDS213001R0634

Автоматический выключатель серии SH200 ABB - это трехполюсное коммутационное устройство для защиты электрических цепей переменного тока от перегрузок и коротких замыканий в сетях промышленного и гражданского назначения.

Прибор предназначен для эксплуатации в трехфазных линиях с номинальным током до 63 А. Характеристика срабатывания C обеспечивает защиту цепей с умеренными пусковыми токами, что делает устройство применимым для управления группами освещения, розеточными линиями и электродвигателями с небольшими пусковыми нагрузками. Электромагнитный расцепитель настроен на разрыв цепи при токах, превышающих номинальный в 5-10 раз, что предотвращает ложные срабатывания при включении стандартного оборудования.

Корпус из диэлектрического термопласта и степень защиты IP20 предполагают установку в закрытых распределительных щитах, исключающих прямое попадание влаги. Минимальная температура окружающей среды при эксплуатации составляет -25 °C, что допускает использование в неотапливаемых помещениях при соблюдении условий по отсутствию конденсата. Конструкция механизма свободного расцепления гарантирует разрыв цепи даже при удержании рычага управления во включенном положении.

• Номинальный ток In: 63 А
• Характеристика срабатывания: С
• Количество полюсов: 3
• Тип тока: AC
• Максимальное сечение проводника: 25 мм²
• Глубина монтажа: 69 мм
• Степень защиты: IP20

Монтаж производится на стандартную DIN-рейку; ширина изделия в 3 модуля соответствует типовой сетке модульного электротехнического оборудования. Клеммный блок поддерживает подключение однопроволочных проводников сечением 0,75-25 мм² или гибких многопроволочных жил сечением 0,75-16 мм². При сборке важно соблюдать регламентированное усилие затяжки винтов для предотвращения деформации клемм и обеспечения стабильного переходного сопротивления контакта.
