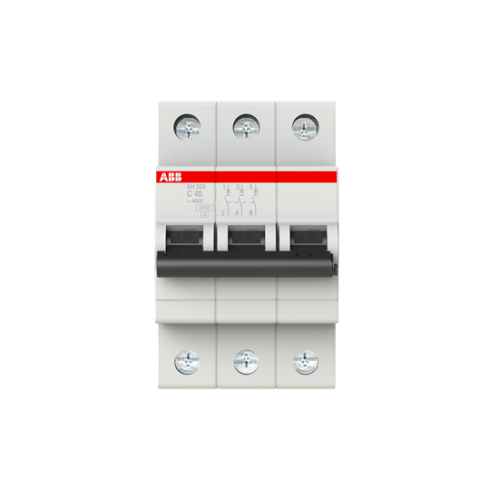

Автоматический выключатель 3-полюсный SH203 C40 6,0кА ABB 2CDS213001R0404

Автоматический выключатель серии SH200 ABB - это трехполюсное коммутационное устройство с характеристикой срабатывания C для защиты электросетей переменного тока от перегрузок и токов короткого замыкания в системах промышленной и коммерческой автоматизации.

Прибор оптимизирован для работы в цепях переменного тока (AC) с номинальной нагрузкой до 40 А. Характеристика срабатывания C обеспечивает надежную защиту линий с умеренными пусковыми токами, типичными для групп освещения и индуктивных нагрузок. Наличие трех защищенных полюсов позволяет осуществлять одновременную коммутацию фаз в трехфазных потребителях, предотвращая возникновение опасных режимов работы оборудования при аварийных ситуациях в одной из фаз.

Техническое исполнение корпуса со степенью защиты IP20 предполагает размещение изделия внутри распределительных шкафов или модульных боксов. Устройство сохраняет паспортные параметры срабатывания при температуре окружающей среды от -25 °C, что позволяет использовать его в локальных щитах управления на объектах с нестабильным температурным режимом. Конструкция механизма расцепления гарантирует стабильность защитных характеристик на протяжении всего ресурса эксплуатации при условии соблюдения чистоты контактных групп и отсутствия агрессивных паров в зоне установки.

• Номинальный ток In: 40 А
• Характеристика срабатывания: С
• Количество полюсов: 3
• Максимальное сечение проводника: 25 мм²
• Глубина установки: 69 мм
• Минимальная температура эксплуатации: -25 °C
• Тип тока: AC
• Степень защиты: IP20

Монтаж осуществляется на стандартную DIN-рейку, при этом ширина устройства в щите составляет 3 модульных расстояния. Клеммный блок зажимного типа рассчитан на присоединение проводников различного типа: однопроволочных сечением до 25 мм² и многопроволочных гибких сечением до 16 мм². Для обеспечения стабильного переходного сопротивления и предотвращения перегрева контактных зажимов при монтаже необходимо соблюдать рекомендации по сечению кабеля и качеству зачистки жил, исключая попадание изоляции под прижимную пластину.
