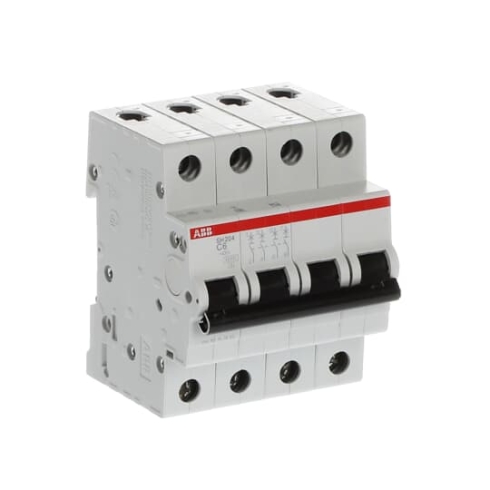

Автоматический выключатель 4-полюсный SH204 C25 ABB 2CDS214001R0254

Автоматический выключатель серии SH200 (модель SH204) ABB - это четырехполюсное модульное устройство для защиты электрических цепей от сверхтоков в распределительных системах низкого напряжения.

Основная задача изделия заключается в защите проводки и подключенного оборудования от тепловых перегрузок и динамических ударов при коротких замыканиях. Характеристика срабатывания C допускает кратковременные превышения номинала (5-10 In), что делает выключатель подходящим для цепей с индуктивной нагрузкой, таких как электродвигатели насосов, вентиляторов или группы люминесцентного освещения. Четырехполюсная конфигурация позволяет реализовать полную гальваническую развязку трех фаз и нейтрали, предотвращая риск возникновения потенциала на защищаемом участке при аварии в питающей сети.

Эксплуатационный ресурс устройства обеспечен применением дугогасительной камеры и износостойких материалов контактной группы. Степень защиты корпуса IP20 ограничивает применение сухими помещениями или установкой в шкафы с более высоким классом защиты. Прибор сохраняет работоспособность при минимальной температуре окружающей среды -25 °C, что критично для систем управления, размещенных в неотапливаемых зонах или контейнерах. Тепловой расцепитель компенсирован для работы в типовом диапазоне температур, обеспечивая точность срабатывания согласно время-токовой кривой серии SH200.

• Количество защищенных полюсов: 4
• Номинальный ток In: 25 А
• Характеристика срабатывания: С
• Тип тока: AC
• Степень защиты: IP20
• Глубина установки: 69 мм
• Максимальное сечение кабеля: 25 мм²

Установка производится на монтажную рейку DIN; фиксация осуществляется при помощи защелки, обеспечивающей жесткое крепление к основанию. Конструкция клемм предполагает ввод проводников сечением от 0,75 до 25 мм² для однопроволочных жил и до 16 мм² для гибких многопроволочных кабелей. При монтаже рекомендуется соблюдать моменты затяжки для исключения ослабления контакта со временем. Глубина монтажа 69 мм и ширина в 4 модульных расстояния позволяют интегрировать выключатель в стандартные модульные шкафы вместе с другими элементами системы электротехнического оборудования ABB.
