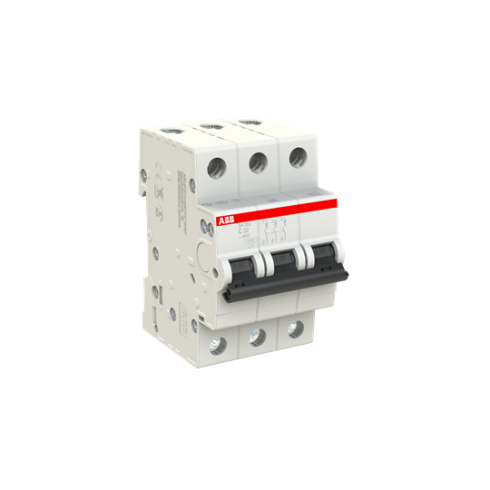

Автоматический выключатель 3-полюсный SH203 C32 6,0кА ABB 2CDS213001R0324

Автоматический выключатель серии SH200 ABB - это трехполюсный модульный аппарат для защиты электрических сетей переменного тока в условиях трехфазных нагрузок с номинальным током до 32 А.

Устройство разработано для предотвращения повреждений оборудования при возникновении токов перегрузки и короткого замыкания. Характеристика срабатывания C обеспечивает срабатывание магнитного расцепителя в диапазоне 5-10 номинальных токов, что делает аппарат оптимальным для защиты цепей с умеренными пусковыми токами, таких как группы розеток, системы освещения или маломощные электродвигатели. Трехполюсная конфигурация гарантирует одновременное отключение всех фазных проводников, обеспечивая электробезопасность промышленной установки.

• Номинальный ток In: 32 А
• Характеристика срабатывания: С
• Количество полюсов: 3
• Степень защиты: IP20
• Максимальное сечение жесткого провода: 25 мм²
• Минимальная температура эксплуатации: -25 °C

Аппарат рассчитан на эксплуатацию при температуре окружающей среды от -25 °C, что допускает его применение в неотапливаемых помещениях внутри защитных оболочек. Степень защиты корпуса IP20 предполагает монтаж в распределительных щитах, исключающих прямое попадание влаги и предотвращающих случайный контакт с токоведущими частями. Конструкция корпуса обеспечивает стабильный теплоотвод при плотном рядном монтаже на DIN-рейку.

Установка производится на стандартную рейку шириной 35 мм; ширина изделия соответствует 3 модульным расстояниям. Винтовые клеммы поддерживают подключение однопроволочных проводников сечением 0,75-25 мм² или гибких многопроволочных жил до 16 мм². При монтаже необходимо соблюдать регламентированный момент затяжки для обеспечения стабильного электрического контакта. Глубина установки 69 мм обеспечивает полную совместимость с лицевыми панелями стандартных электротехнических шкафов.
