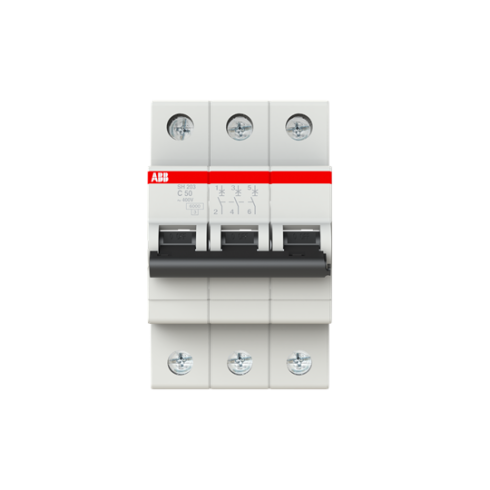

Автоматический выключатель 3-полюсный SH203 C50 6,0кА ABB 2CDS213001R0504

Автоматический выключатель серии SH200 бренда ABB - это трехполюсное коммутационное устройство для защиты электрических цепей переменного тока от перегрузок и токов короткого замыкания в системах промышленной и гражданской автоматики. Модель SH203 с характеристикой срабатывания типа С ориентирована на работу с нагрузками, имеющими умеренные пусковые токи, такими как группы освещения, электромоторы малой мощности или оборудование с индуктивной составляющей.

Трехполюсная конфигурация обеспечивает одновременное размыкание всех фазных линий при обнаружении аварийного режима на любом из трех защищенных полюсов, что предотвращает несимметричную работу электроустановок и повреждение оборудования. Механизм расцепителя откалиброван под номинальный ток 50 А, что требует строгого соответствия сечения подводимых проводников расчетным нагрузкам для исключения ложных срабатываний и избыточного тепловыделения. Эксплуатационные параметры позволяют использовать устройство при температуре окружающей среды от -25 °C, что соответствует требованиям для установки в распределительных устройствах внутри помещений или в защищенных внешних шкафах.

• Количество полюсов: 3
• Номинальный ток: 50 А
• Характеристика срабатывания: С
• Тип тока: AC
• Степень защиты: IP20
• Максимальное сечение проводника: 25 мм²
• Глубина монтажа: 69 мм
• Минимальная температура эксплуатации: -25 °C

Степень защиты корпуса IP20 предполагает монтаж в закрытых щитах, исключающих прямое попадание влаги и токопроводящей пыли. Корпус выполнен из ударопрочного термопласта, устойчивого к термическим воздействиям при возникновении дуговых разрядов. Конструкция зажимов поддерживает комбинированное подключение проводников разного типа: однопроволочных жестких жил сечением от 0,75 до 25 мм² и многопроволочных гибких проводников до 16 мм². При монтаже на стандартную DIN-рейку устройство занимает 3 модульных расстояния (ширина 52,5 мм) при глубине установки 69 мм.

Присоединение жил требует соблюдения нормированного момента затяжки винтовых клемм для обеспечения стабильного переходного сопротивления и предотвращения термического повреждения контактной группы при длительной работе на токах, близких к номинальному. Геометрия клеммных зажимов серии SH200 обеспечивает надежную фиксацию проводника и минимизирует риски ошибочного подключения при серийной сборке распределительных щитов.
