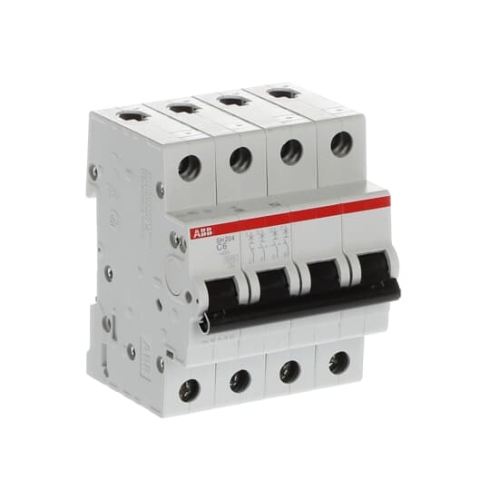

Автоматический выключатель 4-полюсный SH204 C32 ABB 2CDS214001R0324

Автоматический выключатель серии SH200 ABB - это четырехполюсное защитное устройство для систем электроснабжения переменного тока (AC) с номинальным током 32 А. Модель предназначена для защиты групповых и распределительных линий от токов перегрузки и короткого замыкания в промышленных и коммерческих электроустановках.

Характеристика срабатывания C определяет порог магнитного расцепителя в диапазоне от 5 до 10 крат от номинального тока, что оптимально для нагрузок с умеренными пусковыми токами. Конструкция с четырьмя защищенными полюсами обеспечивает одновременный контроль и коммутацию всех фазных линий или комбинации фаз и нейтрали, предотвращая перекосы фаз и обеспечивая полное обесточивание участка цепи при срабатывании защиты.

Корпус из термопласта рассчитан на эксплуатацию при температуре от -25 °C, сохраняя диэлектрические свойства и механическую прочность. Степень защиты IP20 требует монтажа в распределительных щитах или шкафах, исключающих прямое воздействие пыли и влаги. Ресурс устройства соответствует стандартам серии для интенсивного использования в составе систем электротехнического оборудования.

• Количество полюсов: 4
• Номинальный ток In: 32 А
• Характеристика срабатывания: C
• Степень защиты: IP20
• Макс. сечение однопроволочного проводника: 25 мм²
• Ширина в модулях: 4
• Глубина установки: 69 мм

Монтаж осуществляется на стандартную рейку DIN шириной 35 мм, занимаемое место в щите составляет 4 модульных расстояния. Винтовые клеммы обеспечивают надежную фиксацию как моножильных проводников сечением до 25 мм², так и гибких многопроволочных кабелей до 16 мм². При сборке рекомендуется соблюдение нормативного момента затяжки для предотвращения перегрева в местах соединения.
