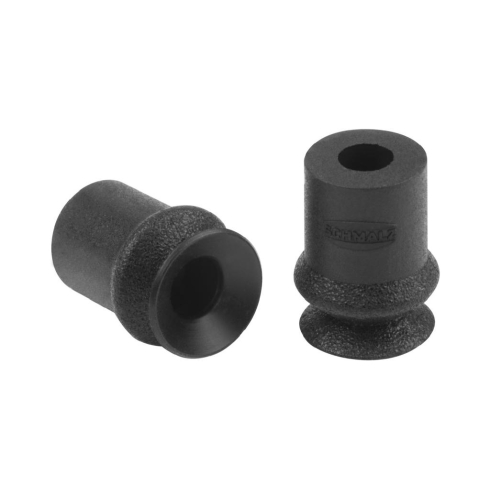

Вакуумная присоска Schmalz FGA 11 NBR-55 N016

Вакуумная присоска Schmalz серии FGA 11 NBR-55 N016 - это сильфонный захватный элемент круглой формы для автоматизированного перемещения деталей с неровными, наклонными или криволинейными поверхностями в системах промышленной робототехники. Конструкция с 1,5 складками обеспечивает оптимальную адаптацию к геометрии заготовки и позволяет компенсировать небольшие перепады высот в зоне захвата без потери герметичности.

Основным техническим ограничителем выступает рабочий ход сильфона (Z) 4 мм, который создает эффект демпфирования при контакте с объектом, предотвращая повреждение хрупких кромок и обеспечивая мягкий прижим. Материал исполнения NBR (бутадиен-нитрильный каучук) с твердостью 55 по Шору характеризуется высокой износостойкостью и стабильностью при работе в маслянистой среде, что критично для условий металлообработки и машиностроения. Расчетная всасывающая сила 1,2 Н при разрежении -600 мбар определяет номинальную нагрузочную способность одного узла при работе с гладкими непроницаемыми материалами.

• Тип присоски: сильфонная (1,5 складки)
• Материал: NBR (бутадиен-нитрильный каучук)
• Всасывающая сила (-600 мбар): 1,2 Н
• Рабочий ход (Z): 4 мм
• Номинальный диаметр (D): 4,5 мм
• Минимальный радиус заготовки: 10 мм
• Полная высота (H): 16 мм
• Вес: 0,9 г

Геометрические параметры соответствуют стандарту серии FGA; установка производится на вакуумные держатели или коннекторы типоразмера N016. При проектировании захватного устройства следует учитывать минимальный радиус заготовки 10 мм, необходимый для плотного прилегания эластичной кромки Ø4,5 мм. Для сохранения ресурса эластомера рекомендуется использовать очищенный от механических примесей вакуум, так как абразивные частицы могут ускорять износ уплотнительной губы и снижать эффективность удержания груза.
