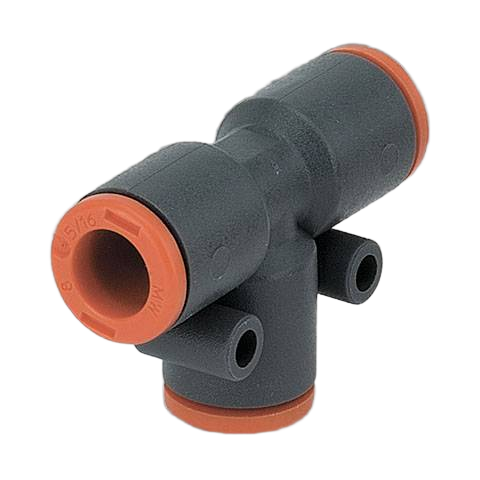

Тройник цанговый Metalwork RL22 6 2L22003

Тройник цанговый Metalwork серии RL22 - это Т-образный соединительный элемент для быстрого разветвления пневматических линий в системах промышленной автоматизации на базе полимерных трубок Ø6 мм.

Симметричная конфигурация фитинга обеспечивает разделение потока сжатого воздуха или вакуума на две равнозначные магистрали без существенных потерь по давлению. Конструкция рассчитана на работу в стандартных промышленных сетях с максимальным давлением до 12 бар. Использование технополимера в качестве основного материала корпуса позволило снизить массу изделия до 4,7 г, что минимизирует инерционную нагрузку на подвижные элементы пневмосистем и облегчает вес сборных коллекторов.

Уплотнения из NBR (бутадиен-нитрильного каучука) в сочетании с полимерным корпусом обеспечивают стойкость к типичным загрязнениям сжатого воздуха, включая масляный туман и мелкодисперсные частицы. Температурный режим эксплуатации от -20 до +60 °C предполагает использование подготовленной среды; при низких температурах важно контролировать точку росы во избежание образования льда, способного заблокировать цанговый зажим или повредить герметизирующее кольцо.

• Форма фитинга: Т-образный
• Тип присоединения: цанга - цанга
• Диаметр трубки: Ø6 мм
• Максимальное давление: 12 бар
• Диапазон температур: -20...+60 °C
• Материал корпуса: технополимер
• Материал уплотнений: NBR

Монтаж осуществляется путём введения трубки в цанговое гнездо до упора, при этом фиксация происходит автоматически за счёт стального захватного кольца. Для демонтажа достаточно нажать на пластиковое разрезное кольцо и извлечь магистраль. Для обеспечения заявленной герметичности рекомендуется применять калиброванные трубки из полиуретана (PU) или полиамида (PA); срез должен быть выполнен строго под прямым углом к оси. Фитинг полностью совместим со стандартными компонентами Metalwork и аналогичными сериями пневматики, использующими метрическую размерную сетку.
