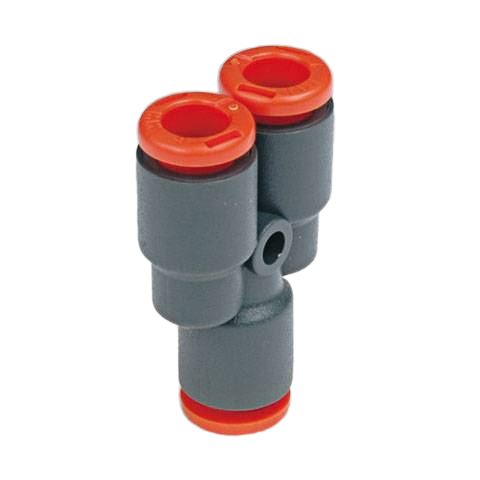

Тройник цанговый Metalwork RL23 10-10 2L23005

Тройник цанговый RL23 Metalwork - это соединительный Y-образный компонент для разделения потока сжатого воздуха в пневматических системах с рабочим давлением до 12 бар.

Y-образная геометрия корпуса серии RL23 минимизирует турбулентность и падение давления при распределении среды на две равнозначные линии. Конструкция рассчитана на эксплуатацию в стандартных пневматических схемах, где требуется симметричное разветвление магистрали. Малый вес изделия (8,6 г) снижает паразитную механическую нагрузку на пневмотрубку и соединительные узлы, предотвращая провисание линий при открытом монтаже.

Применение конструкционного технополимера в сочетании с уплотнениями из бутадиен-нитрильного каучука (NBR) обеспечивает стабильную работу в температурном интервале -20...+60 °C. Химическая стойкость материалов позволяет эксплуатировать фитинг в системах с содержанием распыленного компрессорного масла. Для сохранения ресурса цангового механизма и герметичности уплотнительных манжет рекомендуется использовать подготовленный воздух, очищенный от механических примесей и избыточного конденсата.

• Форма фитинга: Y-образный
• Материал корпуса: технополимер
• Материал уплотнения: NBR
• Максимальное давление: 12 бар
• Рабочая температура: -20...+60 °C
• Присоединение: цанга Ø10 мм
• Вес: 8,6 г

Цанговые зажимы предназначены для работы с калиброванными трубками из полиуретана, полиамида или полиэстера внешним диаметром 10 мм. Фиксация происходит в одно движение без использования специальных инструментов; для демонтажа достаточно нажатия на упорное кольцо цанги. При монтаже необходимо обеспечить перпендикулярный срез трубки и её установку до внутреннего упора для достижения полной герметичности соединения. Компактный форм-фактор позволяет эффективно размещать узлы разветвления в ограниченном пространстве оборудования и шкафов управления.
