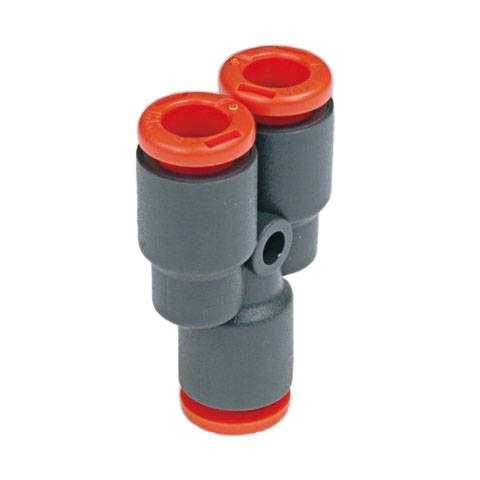

Тройник цанговый Metalwork RL23 12 - 10 2L23309

Тройник цанговый Metalwork серии RL23 - это Y-образный соединительный элемент из технополимера для разветвления пневматических линий и перехода с магистрального диаметра на два контура в системах промышленной автоматизации.

Изделие предназначено для эксплуатации в пневмосистемах со сжатым воздухом при рабочем давлении до 12 бар. Конструктивная особенность в виде Y-образного разветвителя обеспечивает более плавное распределение потока со входа Ø12 мм на два выхода по Ø10 мм по сравнению со стандартными Т-образными фитингами, что снижает локальные турбулентные завихрения среды. Корпус из инженерного технополимера характеризуется высокой коррозионной стойкостью и низким весом, составляющим всего 10,7 г, что позволяет использовать фитинг на подвижных узлах без значительного увеличения инерционности системы.

Рабочий диапазон температур от -20 до +60 °C и применение уплотнений из нитрильного каучука (NBR) определяют совместимость фитинга со стандартным подготовленным воздухом, содержащим частицы компрессорного масла. Для обеспечения заявленного ресурса цангового механизма и сохранения герметичности соединений рекомендуется соблюдать класс очистки воздуха, исключающий наличие твердых абразивных частиц, способных повредить поверхность трубки или внутренние манжеты.

• Максимальное давление: 12 бар
• Рабочая температура: -20...+60 °C
• Материал корпуса: Технополимер
• Материал уплотнения: NBR
• Входное присоединение: Цанга 12 мм
• Выходное присоединение: Цанга 10 мм
• Форма фитинга: Y-образный
• Вес: 10,7 г

Цанговый механизм захвата обеспечивает быстрый монтаж и демонтаж трубок из полиуретана (PU), полиамида (PA) или полиэтилена без применения специального инструмента. При установке критически важно обеспечить перпендикулярность среза трубки под углом 90° и отсутствие внешних повреждений на её поверхности в зоне контакта с уплотнением. Многократная фиксация гарантирует надежное соединение, устойчивое к вибрационным нагрузкам и пульсациям давления в линии.
