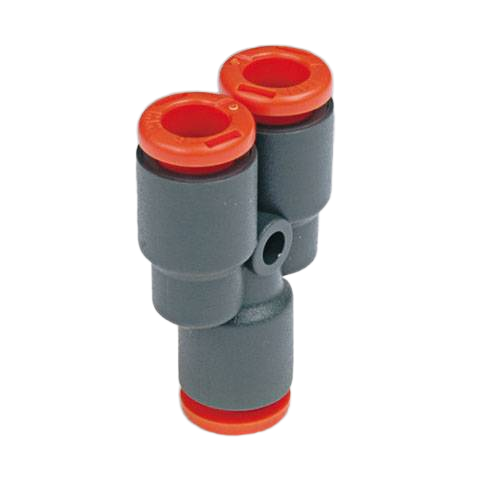

Тройник цанговый Metalwork RL23 6-6 2023003

Тройник цанговый Metalwork серии RL23 - это Y-образный соединительный компонент из технополимера для разветвления потока сжатого воздуха в пневматических магистралях. Модель 2023003 применяется для построения компактных систем, где требуется разделение одной входящей линии на два параллельных канала. Y-образная геометрия фитинга способствует более плавному перераспределению среды по сравнению с классическими Т-образными разветвителями, что минимизирует турбулентность и сохраняет пропускную способность магистрали при рабочем давлении до 10 бар.

Использование технополимера в качестве основного материала корпуса позволило снизить вес изделия до 4,6 г без ущерба для механической прочности. Внутренние уплотнения из бутадиен-нитрильного каучука (NBR) обеспечивают герметичность в температурном диапазоне -20...+50 °C. Элемент предназначен для работы в среде подготовленного сжатого воздуха; для сохранения ресурса уплотнительных манжет рекомендуется исключить попадание в систему агрессивных масел и химических примесей, способных вызвать деградацию полимера или эластомера.

Цанговый механизм рассчитан на установку калиброванных пластиковых трубок с наружным диаметром 6 мм. Быстросъемная конструкция позволяет осуществлять многократный монтаж и демонтаж пневмолиний без повреждения поверхности трубки и износа фиксирующих элементов. Для обеспечения надежного соединения срез трубки должен быть выполнен строго под прямым углом, а ввод в цангу производиться до ощущения упора. Компактные габариты фитинга оптимальны для установки на коллекторных плитах и в условиях плотной компоновки оборудования.

• Форма фитинга: Y-образный
• Тип присоединения: цанга Ø6 мм
• Максимальное давление: 10 бар
• Материал корпуса: технополимер
• Материал уплотнения: NBR
• Рабочая температура: -20...+50 °C
