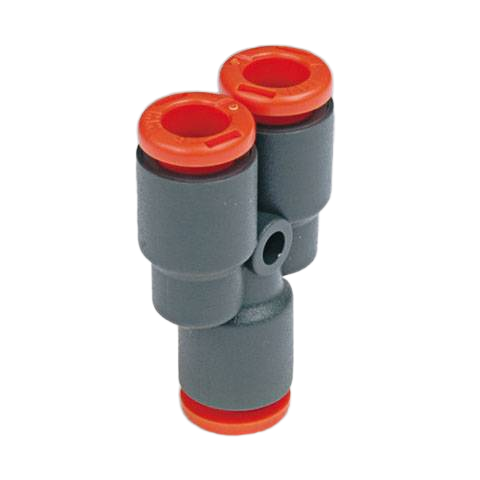

Тройник цанговый Metalwork RL23 10 - 8 2L23306

Тройник цанговый Metalwork RL23 10 - 8 2L23306 - это Y-образный разветвительный фитинг для пневматических магистралей, обеспечивающий переход с основной линии диаметром 10 мм на два отвода по 8 мм.

Изделие предназначено для работы в контурах сжатого воздуха с номинальным давлением до 12 бар. Оптимизированная Y-образная геометрия корпуса способствует плавному распределению потока с минимальным аэродинамическим сопротивлением по сравнению со стандартными T-образными узлами, что важно для поддержания стабильных характеристик расхода на исполнительных механизмах. Использование ударопрочного технополимера в качестве основного материала корпуса позволяет существенно снизить общую массу пневмосистемы при сохранении необходимой механической жесткости соединения.

Эксплуатационные параметры фитинга ограничены температурным диапазоном -20...+60 °C и химической стойкостью уплотнений NBR (бутадиен-нитрильный каучук). Данный материал эффективно работает в среде очищенного сжатого воздуха с содержанием распыленного масла, сохраняя эластичность и герметичность зажима. Компактные габариты и малый вес (всего 7,2 г) делают тройник пригодным для установки на подвижных частях оборудования и в условиях плотного монтажа, где критично снижение инерционных нагрузок на приводы.

• Форма корпуса: Y-образная
• Максимальное давление: 12 бар
• Рабочая температура: -20...+60 °C
• Материал уплотнений: NBR
• Материал корпуса: Технополимер
• Входное присоединение: Ø10 мм
• Выходные присоединения: 2×Ø8 мм
• Вес изделия: 7,2 г

Монтаж производится по принципу PUSH-IN: калиброванная трубка из полиуретана, полиамида или полиэтилена вставляется в цангу до упора. Цанговый механизм с фиксирующими зубцами из нержавеющей стали обеспечивает надежный захват, предотвращая самопроизвольное отсоединение линии при пульсациях давления. Система допускает многократные циклы сборки без повреждения стенок трубки. Для извлечения магистрали достаточно нажать на пластиковое отпускное кольцо, что мгновенно освобождает зажимной механизм.
