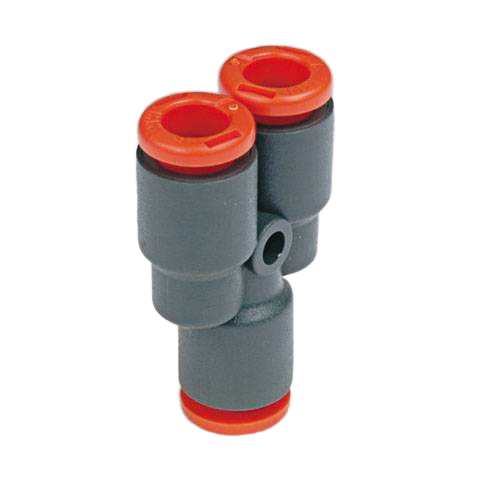

Тройник цанговый Metalwork RL23 6-4 2L23301

Тройник цанговый RL23 Metalwork - это Y-образный переходной фитинг для распределения сжатого воздуха в пневматических магистралях с переходом с диаметра 6 мм на 4 мм.

Компонент предназначен для деления потока среды под давлением до 12 бар в компактных узлах управления и исполнительных механизмах. Применение технополимера в конструкции корпуса обеспечивает минимальную массу изделия (3,5 г), что снижает инерционную нагрузку на подвижные элементы систем промышленной автоматизации. Y-образная геометрия позволяет организовать симметричное деление потока, минимизируя турбулентность и локальные потери давления по сравнению со стандартными Т-образными схемами.

Рабочий диапазон температур от -20 до +60 °C и использование уплотнений NBR определяют применимость фитинга со стандартным подготовленным сжатым воздухом. Технополимерный корпус обладает высокой химической стойкостью к воздействию масел и атмосферной коррозии, однако эксплуатация требует соблюдения класса чистоты воздуха для исключения попадания абразивных частиц в зону цангового захвата, что может привести к повреждению трубки или износу уплотнительных манжет.

Цанговый механизм фитинга серии RL23 обеспечивает надежную фиксацию и возможность многократного монтажа трубок из полиуретана (PU) или полиамида (PA). При сборке необходимо обеспечить перпендикулярный срез пневмотрубки и ее полную посадку до упора в корпус фитинга для активации внутреннего герметизирующего кольца. Компактные габариты изделия допускают плотную компоновку в распределительных шкафах, коллекторах и непосредственно на корпусах пневмоцилиндров.

• Материал корпуса: технополимер
• Материал уплотнений: NBR
• Тип присоединения: цанга - цанга
• Присоединение 1: 6 мм
• Присоединение 2: 4 мм
• Максимальное давление: 12 бар
• Рабочая температура: -20...+60 °C
