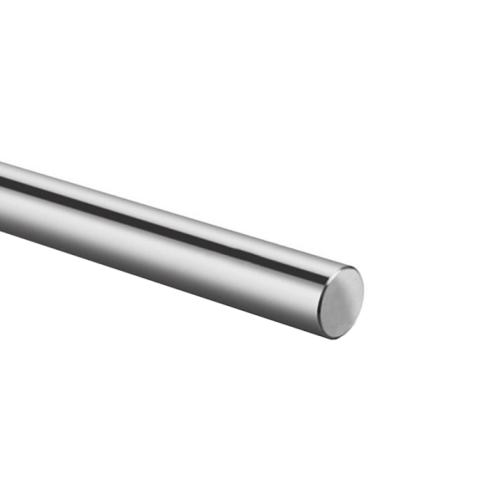

Вал прецизионный ISKRA хромированный WV60

Прецизионный вал серии WV бренда ISKRA - это цилиндрическая направляющая для построения высоконагруженных узлов линейного перемещения в промышленном оборудовании.

Гладкий профиль диаметром Ø60 мм с геометрической точностью 0/-30 мкм обеспечивает строгое позиционирование и плавный ход шариковых или скользящих втулок. Изделие выполнено из подшипниковой стали Gcr15 с закалкой до твердости HRC58~62, что минимизирует пластические деформации при высоких контактных напряжениях. Внешнее хромированное покрытие повышает коррозионную стойкость детали, снижает коэффициент трения и защищает поверхность от задиров, продлевая ресурс кинематической пары при работе в неагрессивных средах с умеренной влажностью. При расчете прогибов и нагрузок на опоры длинномерных пролетов необходимо учитывать удельный вес направляющей, составляющий 0.222 кг/см.

Монтаж вала осуществляется в стандартные концевые или сплошные опорные блоки соответствующего типоразмера. Проектирование требуемой длины оси выполняется с учетом размерного шага для кратности реза, равного 50.

• Диаметр вала: Ø60 мм
• Точность: 0/-30 мкм
• Материал: хромированная подшипниковая сталь Gcr15
• Твердость: HRC58~62
• Покрытие: хром
• Удельный вес: 0.222 кг/см
• Шаг для кратности: 50
