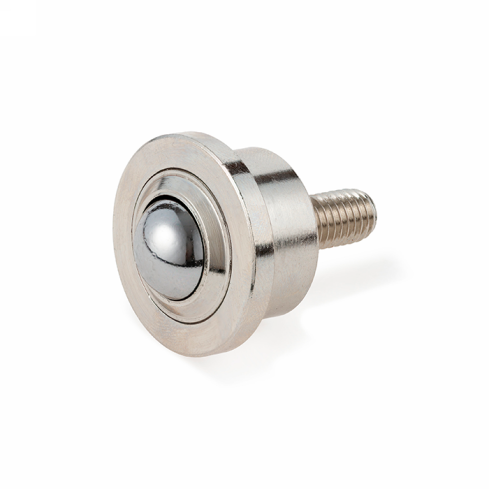

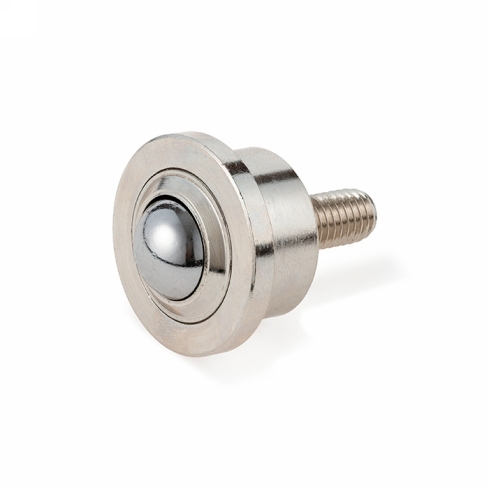

Шариковая опора ISKRA SP15-FLBS/CS

Шариковая опора серии SP15-FLBS/CS бренда ISKRA - это механический опорный узел для конвейерных линий и столов позиционирования, обеспечивающий многонаправленное перемещение грузов.

Конструкция предназначена для снижения сопротивления качению при транспортировке плоских объектов в промышленных условиях. Основным расчётным ограничением при проектировании транспортных матриц выступает грузоподъёмность: несущая способность узла составляет 40 кг при стандартном монтаже шариком вверх и достигает 50 кг в инвертированном положении шариком вниз. Несущий сферический элемент Dw 15 мм гарантирует плавное перемещение контактной плоскости груза с минимальным коэффициентом трения.

• Грузоподъёмность (шарик сверху): 40 кг
• Грузоподъёмность (шарик снизу): 50 кг
• Диаметр шариков Dw: 15 мм
• Наружный диаметр: 24 мм
• Диаметр F (d1): 31 мм
• Вес: 0,05 кг

Для интеграции в рабочую поверхность применяется фланцевый монтаж; установочный размер корпуса составляет 29×41 мм. При растачивании посадочных мест в плите учитывается габаритная высота H 9.5 мм, а также монтажные размеры S 4,5 мм и T 10 мм. Компактное исполнение опоры при массе 0,05 кг минимизирует общую инерцию и металлоёмкость сборочных систем.
