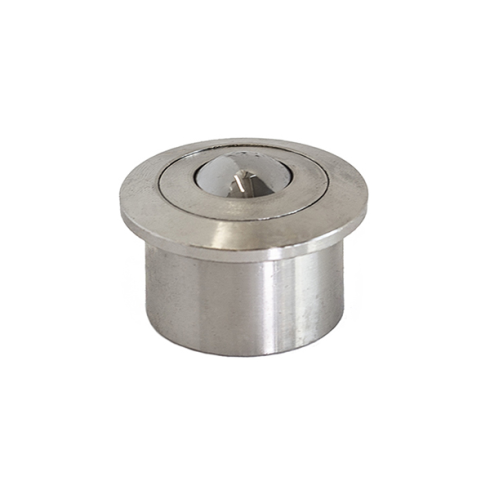

Шариковая опора ISKRA SP30BS/CS

Шариковая опора ISKRA серии SP30BS/CS - это многонаправленный узел качения с полимерным рабочим элементом для перемещения штучных грузов с деликатной поверхностью в составе конвейерных линий и приёмных столов.

Основное назначение изделия заключается в создании плоскостей, обеспечивающих свободное вращение и линейное перемещение объектов в любом горизонтальном направлении с минимальным сопротивлением трению. Конструкция с основным шариком диаметром 30 мм, изготовленным из полиацеталя (ПОМ/Derlin), исключает механическое повреждение, царапание или загрязнение транспортируемых изделий, что критично для производств мебели, стеклопакетов и работы с листовыми пластиками.

Эксплуатационный ресурс и технические возможности узла определяются физико-химическими свойствами полиацеталя: материал обладает высокой твёрдостью, низким коэффициентом трения и стойкостью к широкому спектру масел и растворителей. Грузоподъёмность опоры зависит от ориентации в пространстве: при установке шариком вверх допустимая нагрузка составляет 250 кг, в перевёрнутом состоянии (шариком вниз) - 300 кг. Устройство рассчитано на работу в условиях чистых производств; попадание крупного абразива или металлической стружки в корпус может привести к блокировке вспомогательных микрошариков.

• Диаметр основного шарика (Dw): 30 мм
• Материал шарика: Полиацеталь ПОМ (Derlin)
• Грузоподъёмность (шарик сверху): 250 кг
• Грузоподъёмность (шарик снизу): 300 кг
• Наружный диаметр корпуса: 45 мм
• Диаметр фланца (F): 55 мм
• Высота корпуса (H): 13.8 мм
• Вес изделия: 0,265 кг

Монтаж изделия предполагает установку в посадочное отверстие диаметром 45 мм, при этом фланец диаметром 55 мм обеспечивает надёжную фиксацию и распределение осевого усилия на станину. Малая высота корпуса (13.8 мм) позволяет интегрировать опору в низкопрофильные конструкции и направляющие модули. При проектировании поля качения рекомендуется учитывать жёсткость основания транспортируемого груза для обеспечения равномерного контакта минимум с тремя точками опоры одновременно.
