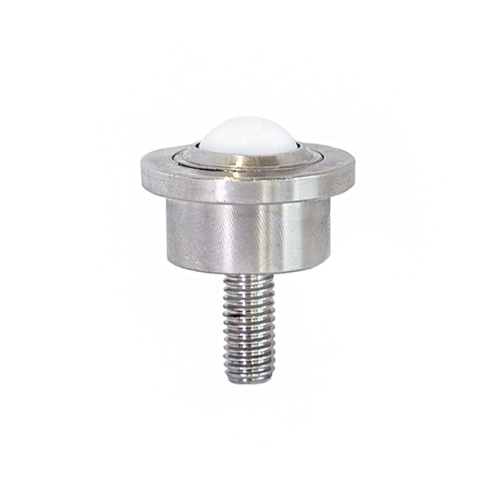

Шариковая опора ISKRA SP15-FLPL/CS

Шариковая опора ISKRA серии SP15-FLPL/CS - это встраиваемый транспортировочный элемент для многонаправленного перемещения легких грузов с чувствительной поверхностью в составе конвейерных систем и упаковочных столов.

Функциональное ядро изделия составляет пластиковый шарик диаметром 22 мм, который обеспечивает деликатный контакт с грузом, исключая появление царапин на полированных или хрупких материалах. Ограничивающим фактором эксплуатации является грузоподъемность 13 кг при расположении шариком вверх. Пластиковый материал контактного элемента снижает уровень шума при перемещении и позволяет использовать узел в условиях, где нежелательно применение смазочных материалов.

• Материал шарика: пластик
• Грузоподъемность (шарик сверху): 13 кг
• Диаметр шариков Dw: 22 мм
• Наружный диаметр: 36 мм
• Диаметр d1: 45 мм
• Высота H: 9.8 мм
• Габаритный размер: 16×12.5 мм
• Вес: 0.185 кг

Конструкция предполагает монтаж в посадочное отверстие диаметром 36 мм с фиксацией за счет фланца d1 45 мм. Компактные габариты с высотой 9.8 мм подходят для интеграции в низкопрофильные платформы. При проектировании систем перемещения рекомендуется рассчитывать плотность расстановки опор для равномерного распределения веса груза и исключения точечных перегрузок полимерных элементов.
